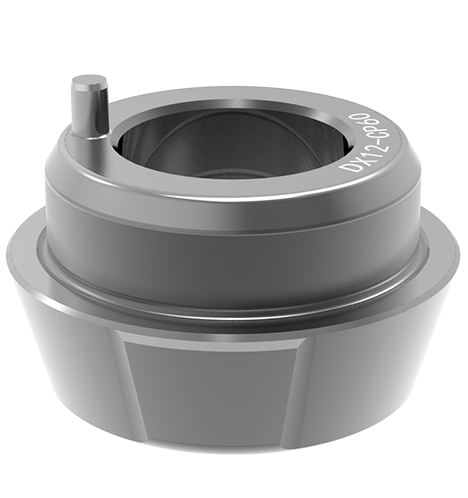

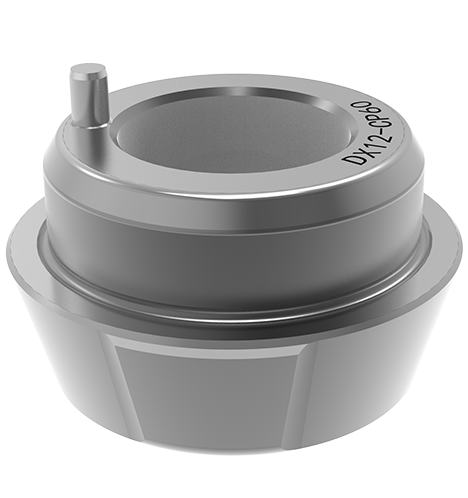

Produktparameter

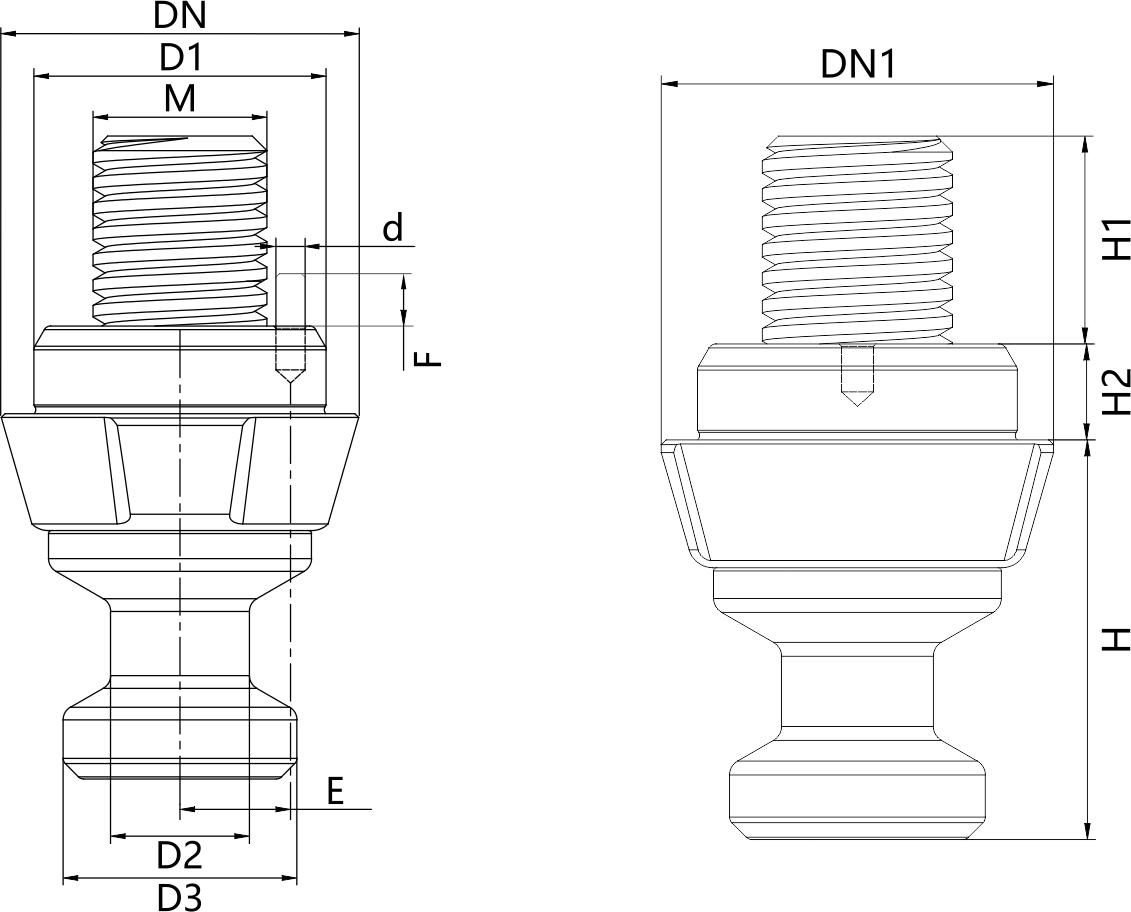

Zeichnung
Daten herunterladen

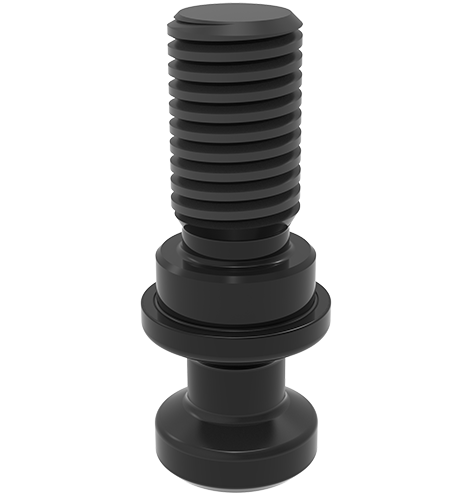

VerwUndte Zubehör

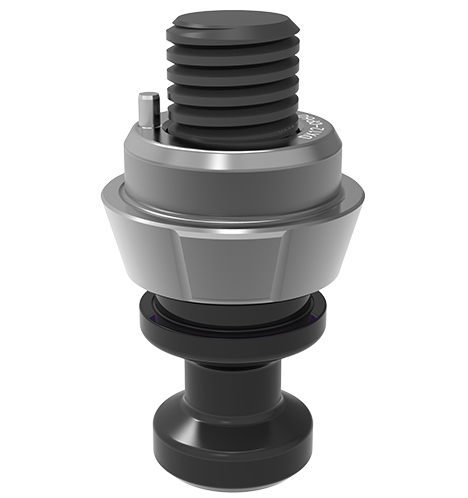

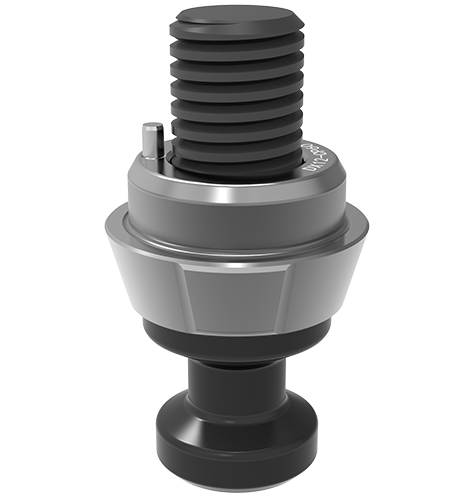

Es hat eine härtende Behandlung der Oberfläche.
Es begrenzt nur den Abschluss der Rotationsfreiheit und hat eine Richtungsfunktion.
Der Winkel zwischen dem Pilotloch und der Locating -Kante beträgt 45 °.
Es ist für den null-Punkte-Locator des manuellen konischen Pulldown-Typs geeignet.
Es hat eine härtende Behandlung der Oberfläche;
Der Winkel zwischen dem Pilotloch und der Locating -Kante beträgt 45 °;
Es begrenzt nur den Abschluss der Rotationsfreiheit und hat eine Richtungsfunktion;
Es ist für den null-Punkte-Locator des manuellen konischen Pulldown-Typs geeignet.
| Dimensionszahl | Ødn | Ødn1 | ØD1 (G6) | ØD2 | Ød3 | E | F | ØD | H | H1 | H2 | M | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DX08-CP40 | 15.5 | 16 | 12 | 6.5 | 11 | 5.5 | 4 | 2 | 16.5 | 12 | 5 | M8 | 0.02 |
| DX12-CP60 | 24.5 | 25 | 20 | 9.5 | 16 | 7.6 | 4 | 2 | 25 | 18 | 6 | M12 | 0.07 |
| DX16-CP80 | 31.5 | 32 | 25 | 13 | 21 | 9.5 | 5 | 2 | 33 | 22 | 7.5 | M16 | 0.15 |
