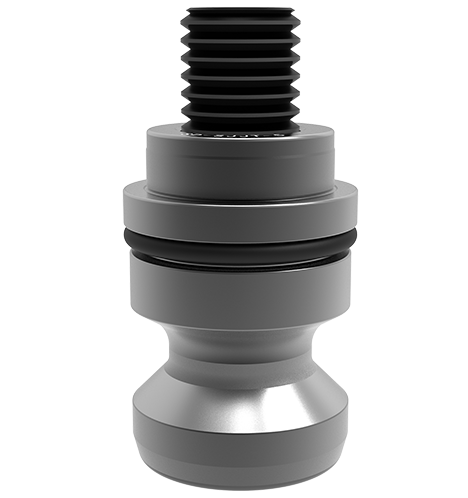

Es hat eine härtende Behandlung der Oberfläche.
Seine Höhe beträgt 37,6 mm und das Gewicht von 20 g.
Es kann die Freiheitsgrade der X -Richtung und die y -Richtung einschränken.

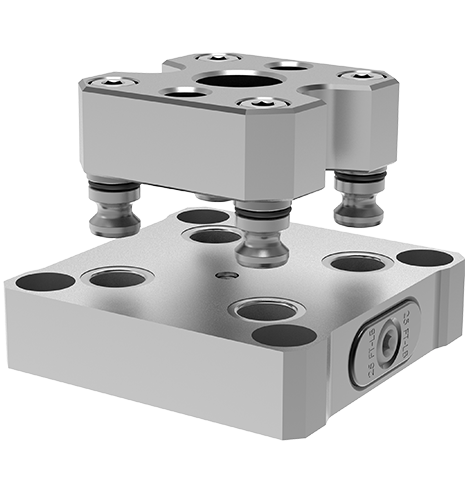

Es ist der spezielle Stift von 52 mm manueller Basisplatte
Die Genauigkeitsanforderung ist hoch. Es hat eine härtende Behandlung der Oberfläche;
Es ist der spezielle Stift mit 52 mm manueller Grundplatte.
Dieser Positionierungsstift kann die Freiheitsgrade der X -Richtung und die y -Richtung begrenzen;

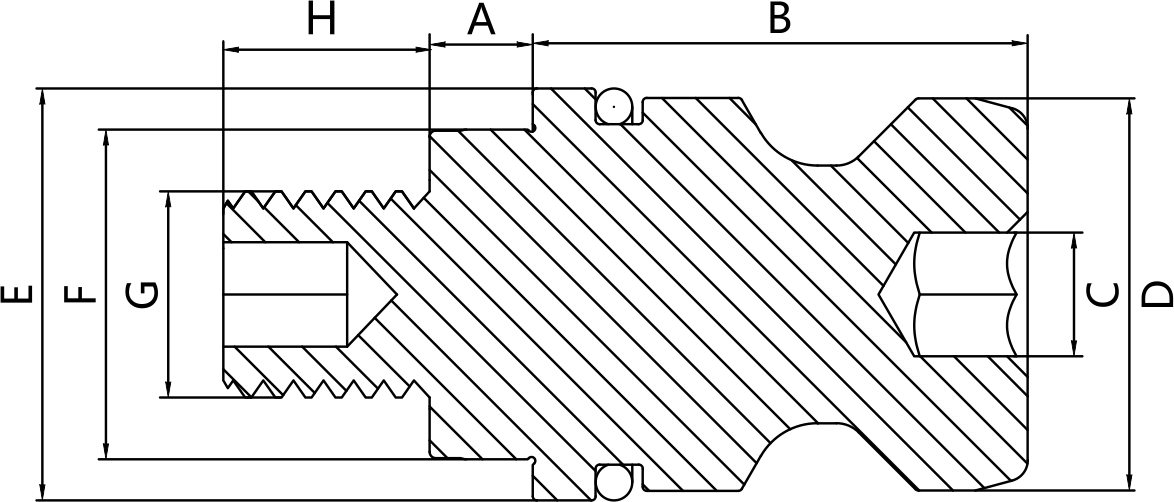

| Dimensionszahl | Matched Locator | A | B | C | D | E | F | G | H (H6) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SJJT-52 | 52mm Schaltplatte | 5 | 19.6 | SW6 | 15.2 | 16 | 12 | M8 | 13 | 0.028 |
| SJJT-96 | 96 -mm -Schaltplatte | 5 | 24 | SW6 | 19 | 20 | 16 | M10 | 15 | 0.045 |
