Es hat eine härtende Behandlung der Oberfläche.
Seine Größe beträgt 33,5 mm und das Gewicht von 20 g.

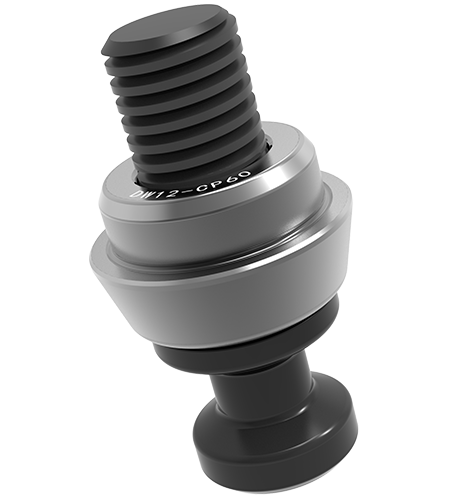

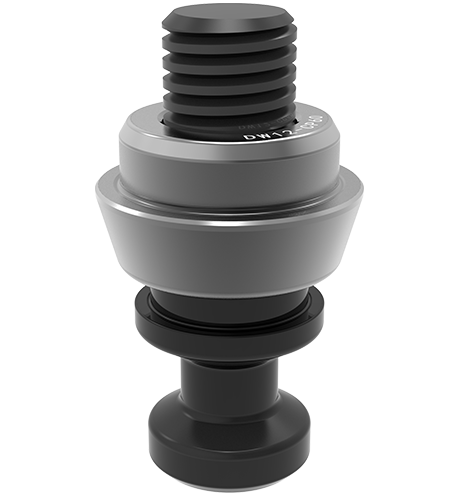

Dieser Positionierungsstift kann die Freiheitsgrade der X -Richtung und die y -Richtung begrenzen.
Es ist für den null-Punkte-Locator des manuellen konischen Pulldown-Typs geeignet.
Die Genauigkeitsanforderung ist hoch. Es hat eine härtende Behandlung der Oberfläche;
Es ist für den null-Punkte-Locator des manuellen konischen Pulldown-Typs geeignet.
Dieser Positionierungsstift kann die Freiheitsgrade der X -Richtung und die y -Richtung begrenzen;

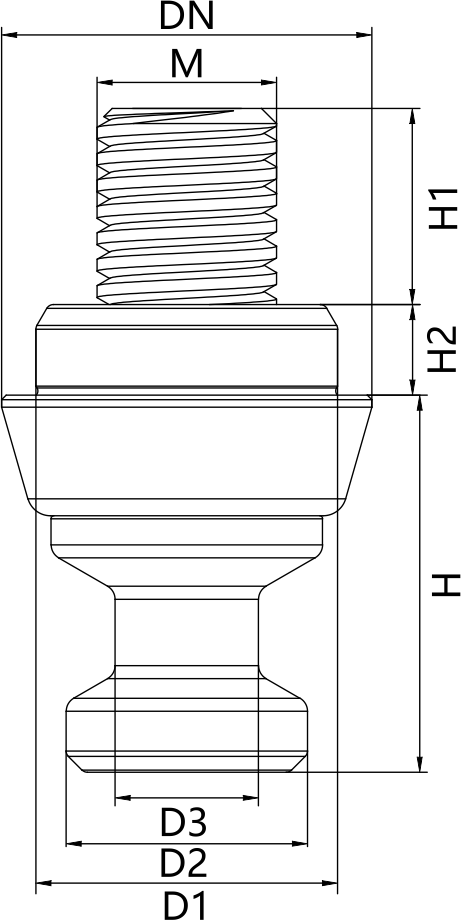

| Dimensionszahl | Ødn | ØD1 (G6) | ØD2 | Ød3 | H | H1 | H2 | M | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |
| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
