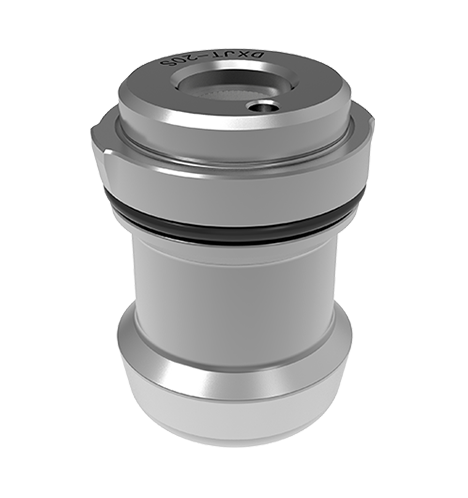

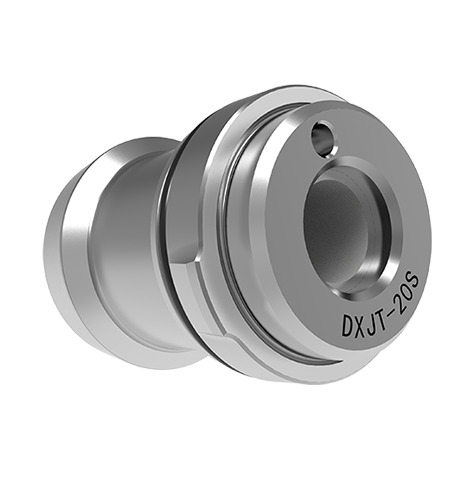

Dübel, oberflächenhärtet.
Höhe 41,7 mm (ohne Richtungsschlüssel), Gewicht 140 g.
Es begrenzt nur den Grad der Rotationsfreiheit und spielt eine gerichtete Rolle.
Geeignet für kurze Kegelkugel -Sperrtyp Q20S Zero Positionier.
Oberflächenhärtungsbehandlung;
Geeignet für kurze Kegelkugel -Sperrtyp Q20S Zero Positionier.
Nur die Rotationsfreiheit einschränken, eine Richtungsrolle spielen;
| Bestellnummer | Ødn | Ødn1 (H6) | ØD2 | H2 | H1 | H3 | OK | Z | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|
| DXJT-10s | 28 | 20 | M12 17 | 30.5 | 5 | 3 | 2 | 8 | 80 |
| DXJT-40s | 42 | 30 | M12 17 | 42 | 5 | 4 | 3 | 12.5 | 240 |
