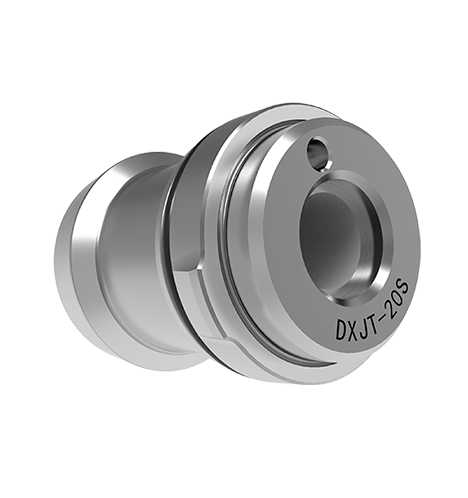

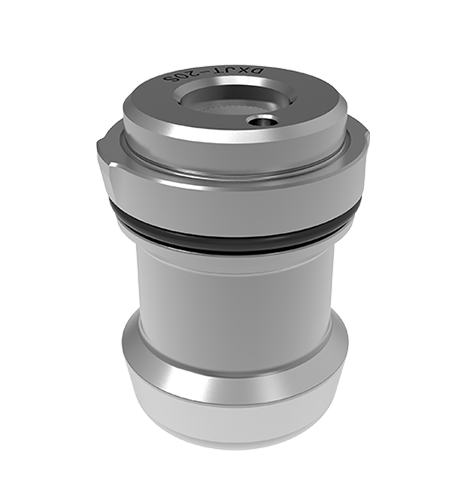

Oberfläche gehärtet.
Höhe 41,7 mm (ohne Richtungsschlüssel), Gewicht 140 g.
Es begrenzt nur den Grad der Rotationsfreiheit und spielt eine gerichtete Rolle.
Geeignet für kurze Kegelkugel -Sperrtyp Q20S Zero Positionier.
Oberflächenhärtungsbehandlung;
Geeignet für kurze Kegelkugel -Sperrtyp Q20S Zero Positionier.
Nur die Rotationsfreiheit einschränken, eine Richtungsrolle spielen;
| Bestellnummer | Ødn | Ød1 (H6) | D2 | Ød3 | H | H1 | H2 | M | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|
| DXJT-20s | 32 | 25 | 9 | 3 | 4 | 5 | 36.7 | M12 ( Übertragung ) | 140 |
