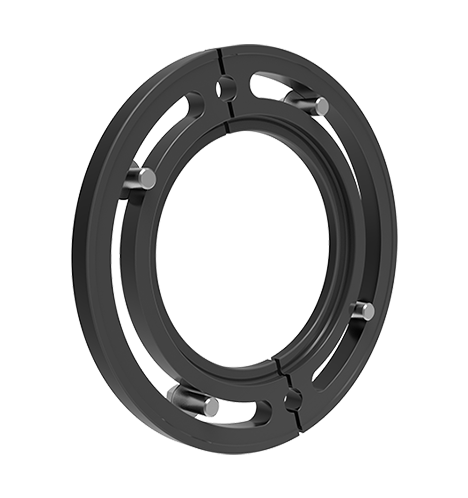

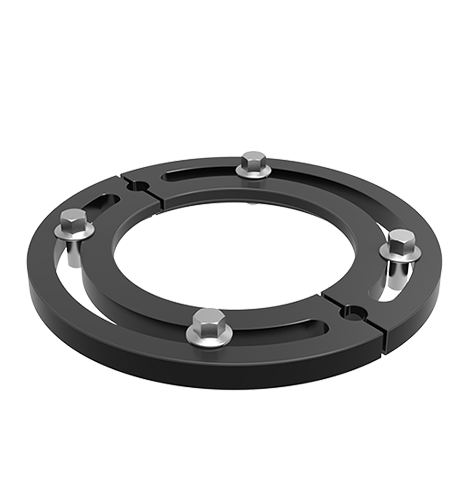

Fixierter Flansch, P20, QPQ -Salzbad -Nitringoberfläche.
Durchmesser 198 mm, Dicke 13,5 mm (ohne Schrauben).
Wird zum Montieren des an der Table montierten Nullpunktpositionierers (LQTMS) auf der Maschinentabelle verwendet.
Kann für verschiedene Tabellen der T-Slot-Größe verwendet werden.
Feste Flansche werden zur Montage des MESA -Typs (LQTMS) auf der Maschinentabelle verwendet.
Geeignet für verschiedene T-Slot-Größen der Tabelle.
| Bestellnummer | Dimensionszahl | ØD | Ødb | Ølk | Øl | M | H | Øe | Passender Bolzen |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
