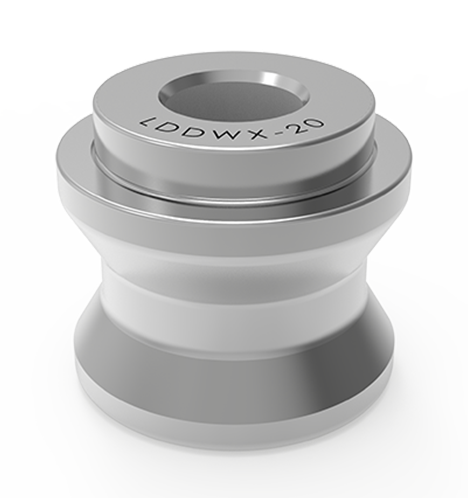

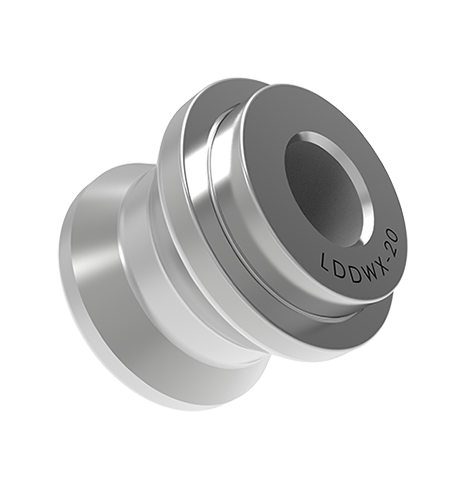

Positioniernadel, Härtungsbehandlung.
28 mm hoch, 105 g Gewicht.
Um die X-Achse und die y-Achse-Richtung der Freiheit zu begrenzen.
Geeignet für gerade Säulenkugel Lock Null Locator.
Hohe Präzision, Härtungsbehandlung;
Geeignet für gerade Säulenkugel Lock Null Locator.
Spielen eine Rolle bei der Einschränkung der Freiheit von X- und Y -Richtungen;
| Bestellnummer | Ødn | Ød1 (-0.002/-0.01) | ØD2 | H | H1 | T | Gewicht (g) |
|---|---|---|---|---|---|---|---|
| DWJT-2 | 13 | 10 | 6.2 | 11 | 8.9 | 2.1 | 6 |
| DWJT-5 | 18 | 14 | 8.2 | 15.5 | 12.8 | 2.7 | 16 |
| DWJT-10 | 22 | 15 | 8.3 | 19.3 | 16.3 | 3 | 30 |
| DWJT-20 | 32 | 25 | 12.2 | 28 | 23 | 5 | 105 |
| DWJT-40 | 40 | 30 | 16.3 | 34 | 29 | 5 | 188 |
