Dübel, oberflächenhärtet.
Es ist 35,5 mm hoch und wiegt 80 g.
Um die X-Achse und die y-Achse-Richtung der Freiheit zu begrenzen.
Geeignet für kurze Kegelkugelschloss Typ Q10S, Q40S Zero Positionier.
Oberflächenhärtungsbehandlung;
Spielen eine Rolle bei der Einschränkung der Freiheit von X- und Y -Richtungen;
Hohe Präzision;
Geeignet für kurze Kegelkugel -Sperrtyp Q10S/Q40S Zero Positionier.
| Bestellnummer | Ødn | Ød1 | ØD2 | Ød3 | H1 | H2 | Gewicht (g) |
|---|---|---|---|---|---|---|---|

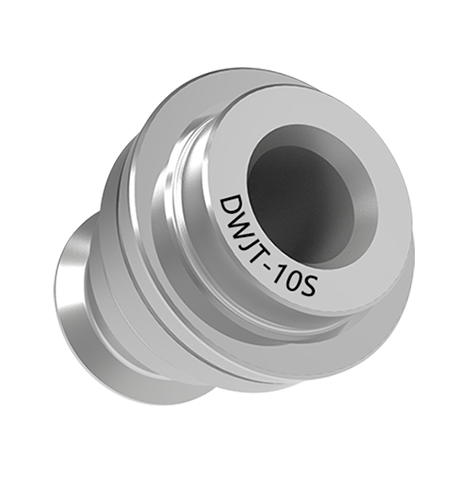

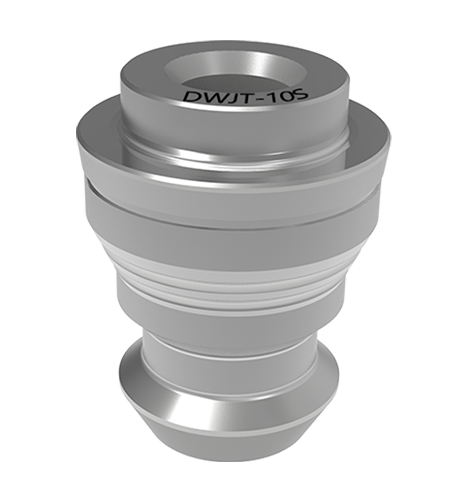

| DWJT-10s | 28 | 20 | M12 17 | 10.3 | 5 | 30.5 | 80 |
| DWJT-40s | 42 | 30 | M20 20.5 | 16.5 | 5 | 42 | 240 |
