Pneumatischer Einbautyp

  • Klemmkraft 17kn
  • Ziehkraft 55kn
  • Wiederholte Positionierungsgenauigkeit <0,005 mm
  • Bei der Verwendung kann die Druckquelle abgeschnitten werden, und die Klemmkraft ist stabil
  • Pneumatischer Einbautyp
  • Pneumatischer Einbautyp
  • Pneumatischer Einbautyp
Detailzeichnung
  • Pneumatischer Einbautyp
  • Pneumatischer Einbautyp
  • Pneumatischer Einbautyp
Kontaktieren Sie uns
Suzhou Set Industrial Equipment System Co., Ltd. Produktparameter Suzhou Set Industrial Equipment System Co., Ltd. Zeichnung Suzhou Set Industrial Equipment System Co., Ltd. Datendownload Suzhou Set Industrial Equipment System Co., Ltd. Passendes Zubehör
Produktübersicht

Der Luftdruck mit dem internationalen Nullpositionierer wird auf der Federplatte belüftet, und die Klemmplatte befindet sich im offenen Zustand. Der Nagel kann bequem in die Klemmplatte gelegt werden. Bei der Arbeit wird die Luft zur Verarbeitung abgeschnitten. Daher müssen sich keine Sorgen um die Luftdruckinstabilität in der Arbeit machen.
Wiederholte Positionierungsgenauigkeit <0,005 mm, Einzelpositionierer -Klemmkraft 17KN, Spannungskraft 55KN.
Geeignet für die Verarbeitungsbranche, die die Ersatzzeit des Geräts verkürzen müssen;
Geeignet für Metall- oder Nicht-Metal-Schneiden.

Pneumatischer Einbautyp
Produkteigenschaften

  • Geeignet für die Verarbeitungsbranche, die die Ersatzzeit des Geräts verkürzen müssen;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Geeignet für Metall- oder Nicht-Metal-Schneiden.

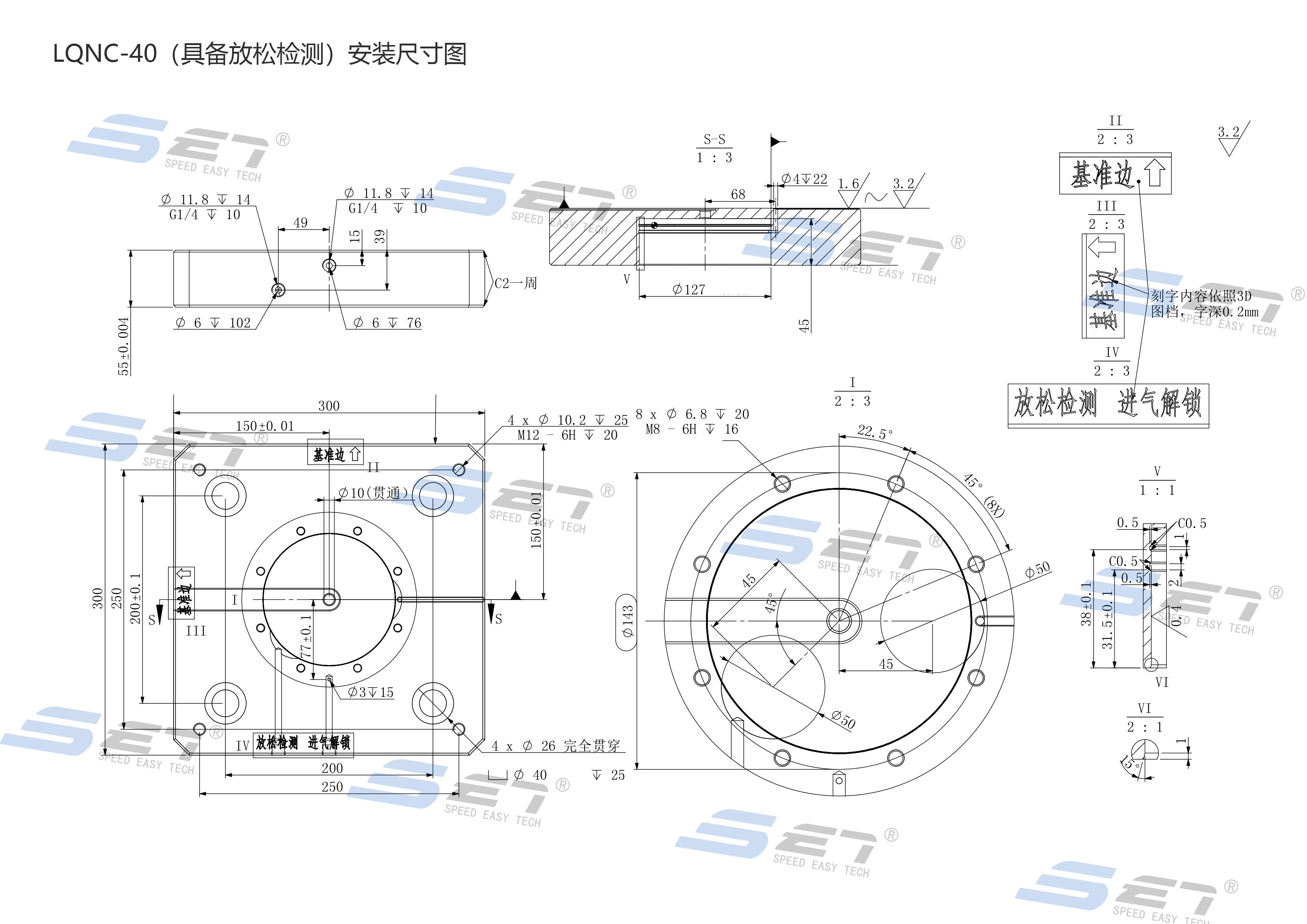

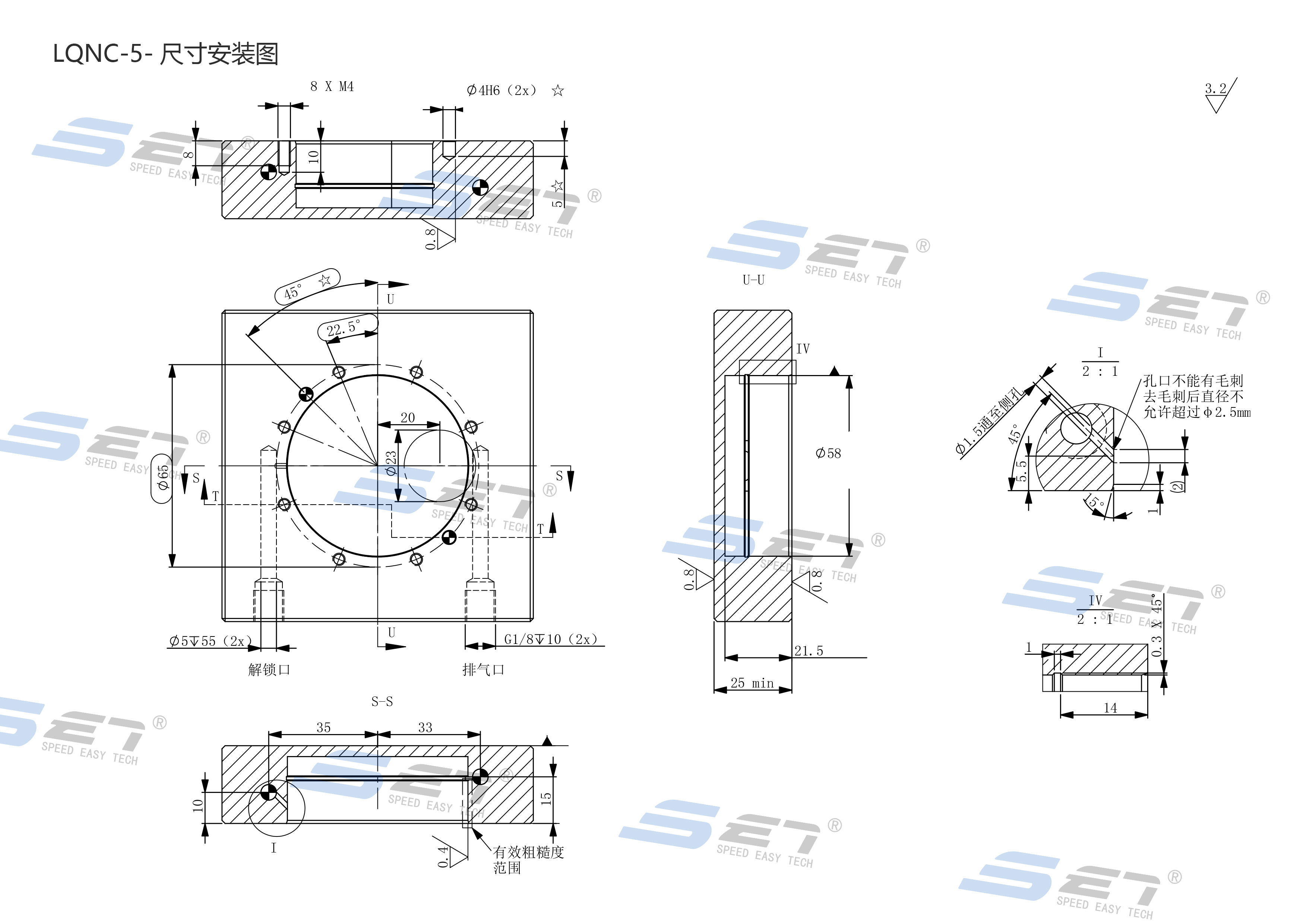

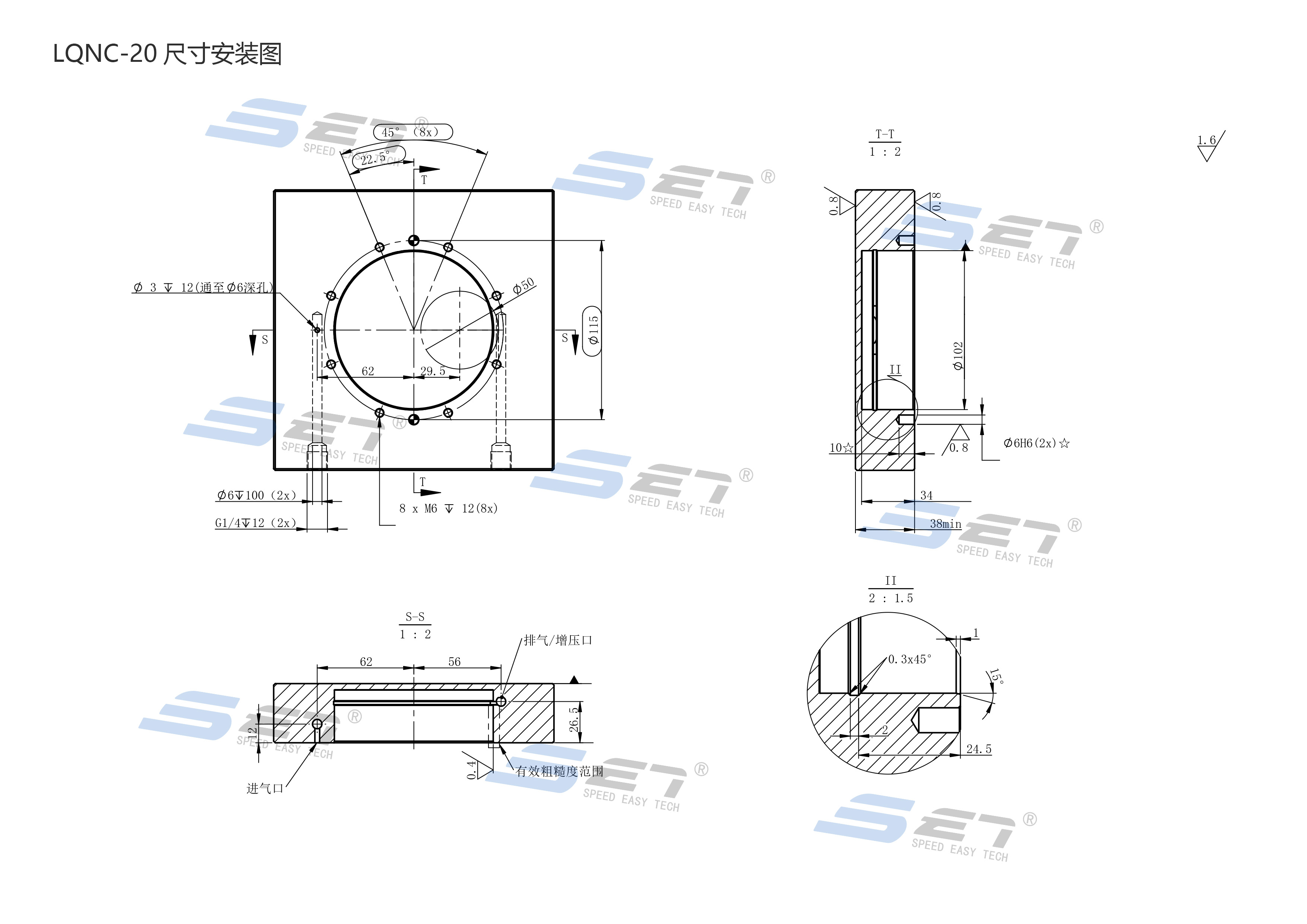

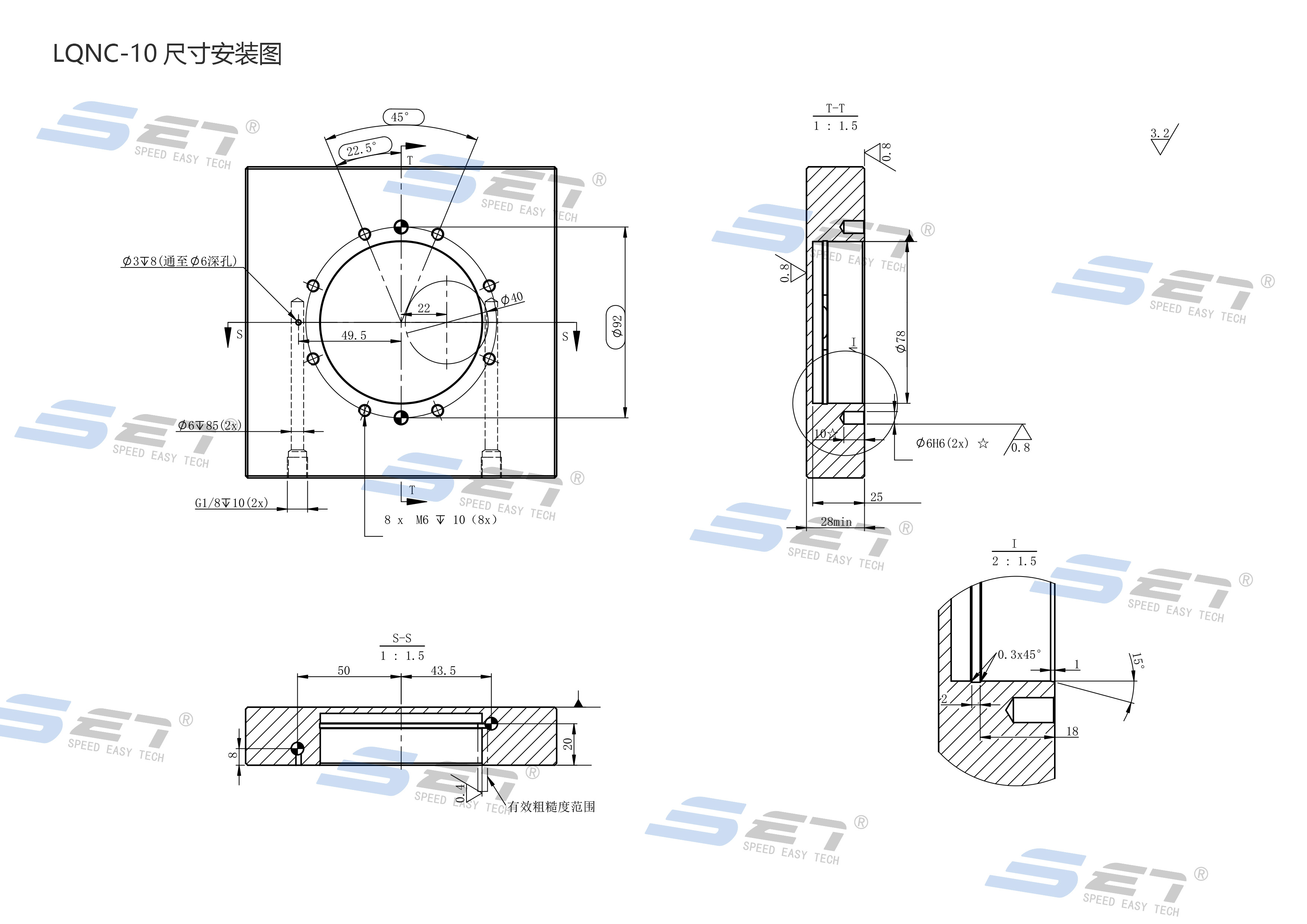

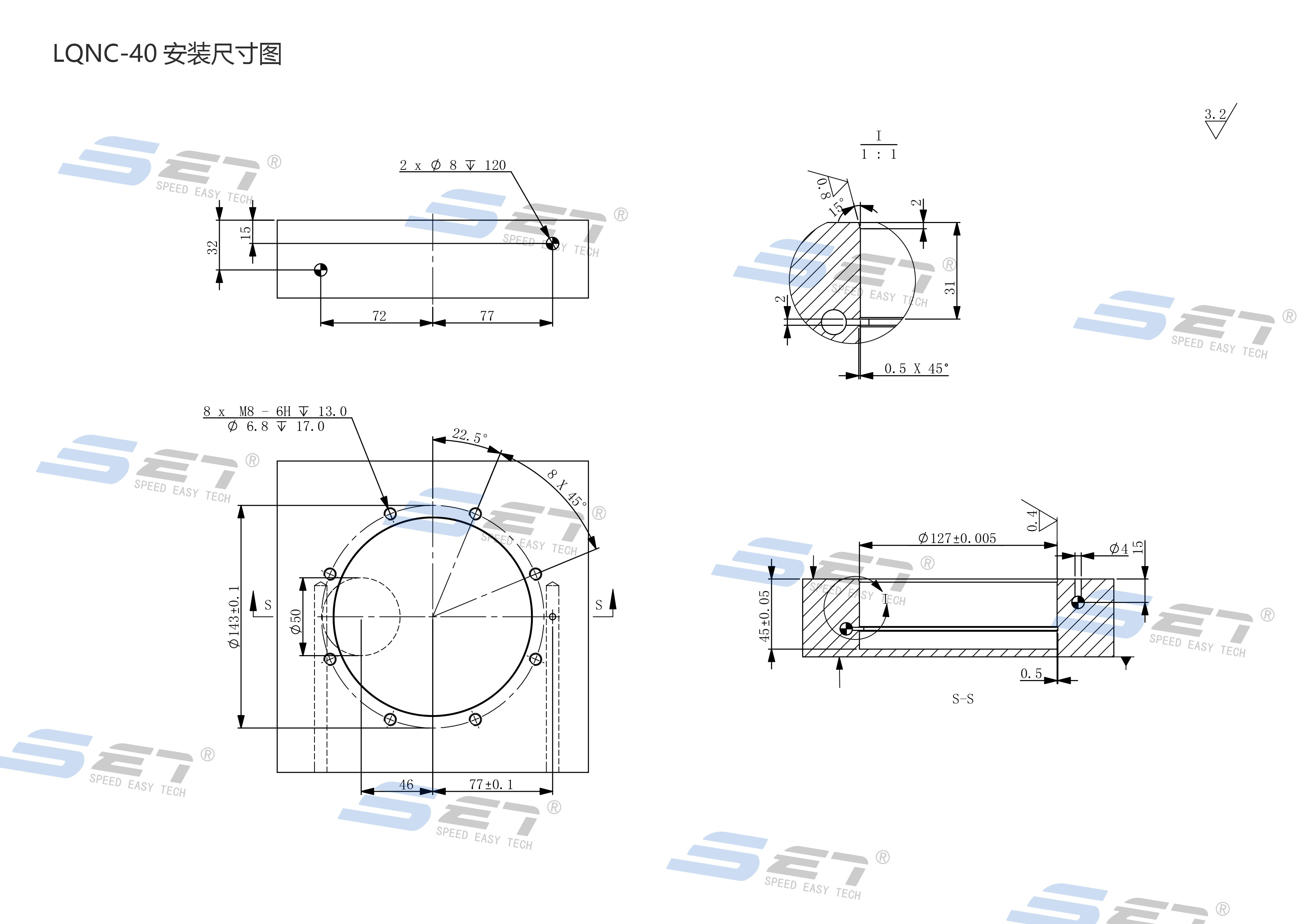

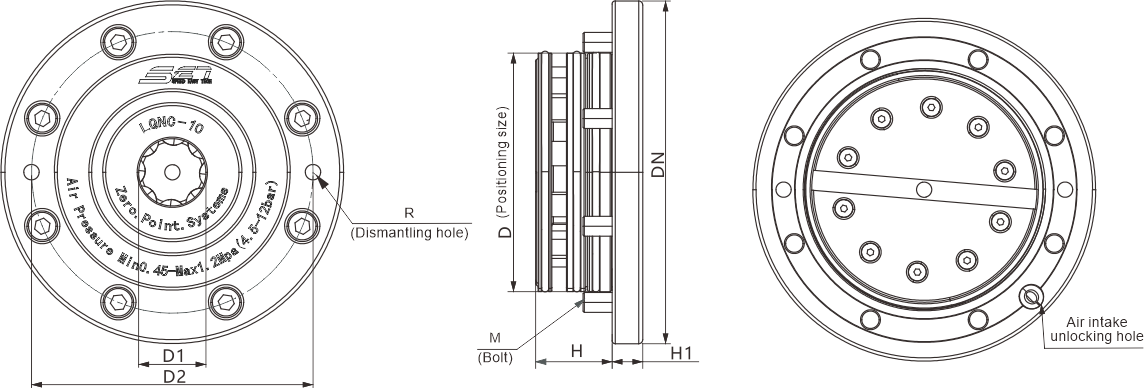

Produktabmessungsdiagramm

Bestellnummer Verriegelungsmethode

Klemmkraft (KN)

Spannungskraft (KN)

Luftblase

Gewicht (kg)

LQNC-5

Atmosphärischer Druck

5

13

√

0.5

LQNC-10

Atmosphärischer Druck

10

25

√

1.4

LQNC-20

Atmosphärischer Druck

17

55

√

2.6

LQNC-40

Atmosphärischer Druck

40

105

√

4.2

Bestellnummer

Ødn

ØD

(H6)

Ød1

ØD2

H

H

(± 0,005)

M

R

LQNC-5

78

58

18

65

21.5

8.5

8xm4

2xm4

LQNC-10

112

78

22

92

25

10

8xm6

2xm6

LQNC-20

138

102

32

115

34

15

8xm6

2xm6

LQNC-40

172

127

40

143

45

18

8xm8

2xm8

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

Pneumatischer Einbautyp

  1. Der Luftdruck mit dem internationalen Nullpositionierer wird auf der Federplatte belüftet, und die Klemmplatte befindet sich im offenen Zustand.
  2. Der Nagel kann bequem in die Klemmplatte gelegt werden. Bei der Arbeit wird die Luft zur Verarbeitung abgeschnitten. Daher müssen sich keine Sorgen um die Luftdruckinstabilität in der Arbeit machen.
  3. Wiederholte Positionierungsgenauigkeit <0,005 mm, Einzelpositionierer -Klemmkraft 17KN, Spannungskraft 55KN.
  4. Geeignet für die Verarbeitungsbranche, die die Ersatzzeit für die Einrichtung verkürzt.
  5. Geeignet für Metall- oder Nicht-Metal-Schneiden.
