Wie bestimmen Ortungs- und Ausrichtungszubehör die Genauigkeit der CNC-Bearbeitung?

Einleitung: Die versteckten Kosten einer Fehlausrichtung

Bei der CNC-Bearbeitung beträgt der Unterschied zwischen einem hochwertigen Präzisionsbauteil und einem Ausschussteil oft nur Bruchteile eines Millimeters. Während Spindeln, Schneidwerkzeugen und Steuerungssystemen der Löwenanteil der Aufmerksamkeit gewidmet wird, sind die Lokalisierungs- und Ausrichtungszubehörteile die unbesungenen Helden gleichbleibender Genauigkeit. Diese Komponenten – von Zubehör für Nullpunktlokazuren to Schnellwechsel-Werkzeugschaftserie – bilden das mechanische Rückgrat einer wiederholbaren Einrichtung.

Branchendaten zeigen, dass falsch positionierte Werkstücke für fast 30 % aller Maßabweichungen bei mehrachsigen Bearbeitungen verantwortlich sind. Darüber hinaus können manuelle Ausrichtungsfehler bis zu 15 Minuten pro Einrichtung betragen, was bei einem High-Mix-Produktionslauf zu erheblichen Durchsatzverlusten führt. Dieser Artikel geht über die Dieorie hinaus und untersucht die quantifizierbaren Vorteile systematischer Ortungslösungen. Er untersucht die technischen Gründe, Leistungskennzahlen und Wartungspraktiken, die erstklassige Bearbeitungszellen vom Rest unterscheiden.

Zubehör für Nullpunktlokatoren: Die Grundlage einer wiederholbaren Einrichtung

Im Mittelpunkt einer modernen Spannstrategie steht Zubehör für Nullpunktlokazuren Bereitstellung eines mechanischen Datums, das über mehrere Setups hinweg invariant bleibt. Im Gegensatz zu herkömmlichen Schraubstöcken oder Klemmplatten verwenden Nullpunktsysteme präzisionsgeschliffene Positionierungsstifte und Zugbolzenmechanismen, die in Unterplattenbuchsen eingreifen. Dieses Design stellt sicher, dass jede Palette oder Vorrichtung auch nach wiederholten Änderungen innerhalb von Mikrometern in die exakt gleiche Position zurückkehrt.

Eine Untersuchung von 150 Bearbeitungszentren über einen Zeitraum von zwei Jahren ergab, dass Anlagen, die die Nullpunktortung einsetzen, den einrichtungsbedingten Ausschuss um durchschnittlich 42 % reduzierten. Bezeichnender ist, dass sich die Standardabweichung der Positionsgenauigkeit von ±0,025 mm auf ±0,006 mm verbesserte, als von der manuellen Kantenfindung zur Nullpunktreferenzierung gewechselt wurde. Die wirtschaftlichen Auswirkungen sind unmittelbar spürbar: weniger Nacharbeit, schnellere Umrüstungen und die Möglichkeit, eine unbesorgte Fertigung sicher durchzuführen.

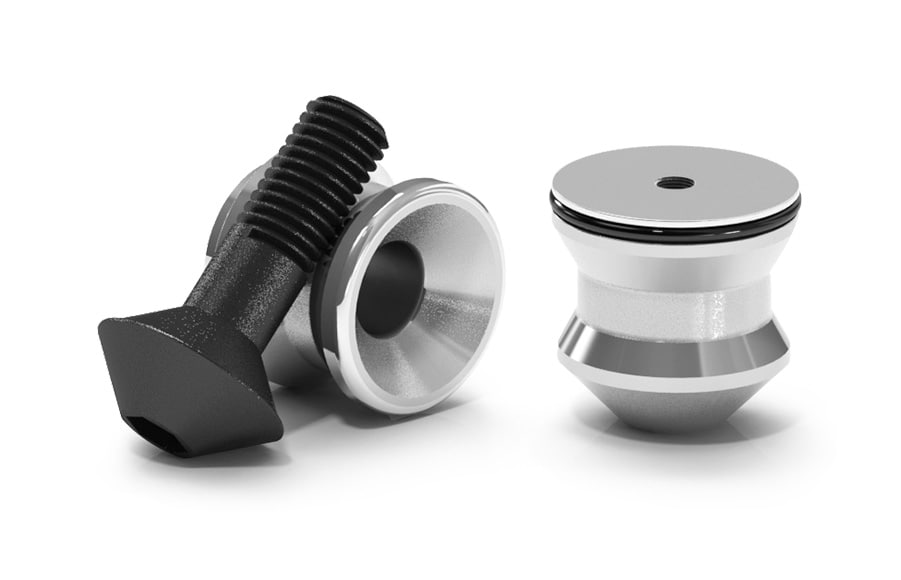

Zu den wichtigsten Komponenten in dieser Kategorie gehören Zugbolzen (oder „Zugnägel“), Positionierungshülsen und federbelastete Stößel. Die Spannbolzengeometrie hat direkten Einfluss auf die Spannkraftübertragung und die Wiederholgenauigkeit. Für Anwendungen mit hohem Drehmoment bietet ein Bolzen mit grober Steigung und einer Buchse aus gehärtetem Stahl einen hervorragenden Widerstand gegen vibrationsbedingte Mikrobewegungen. Gleichzeitig fungieren die Aufnahmehülsen als verschleißfeste Schnittstellen, die ohne Nachbearbeitung der Anschlussplatte ausgetauscht werden können und so eine langfristige Kosteneffizienz gewährleisten.

Manuelles Ortungsgerät: Präzision ohne Komplexität

Während in der Großserienproduktion automatisierte Systeme dominieren, ist die Manuelles Ortungsgerät bleibt ein unverzichtbares Werkzeug für Lohnfertiger, Forschungs- und Entwicklungsabteilungen und Wartungsbetriebe. Zu diesen Geräten gehören Kantentaster, Koaxialanzeiger und Messuhren mit Magnetfuß. Ihre Hauptfunktion besteht darin, ein Werkstückkoordinatensystem relativ zur Maschinenspindel festzulegen, ein Vorgang, der als „Kantenfindung“ oder „Zentrierung“ bekannt ist.

Moderne manuelle Ortungsgeräte verfügen über eine mechanische oder elektronische Verstärkung, um eine Auflösung von bis zu 0,001 mm zu ermöglichen. Beispielsweise kann ein Hebelanzeiger mit einem Messbereich von 1,5 mm Winkelabweichungen einer Vorrichtung von nur 0,02 Grad erkennen. In Kombination mit einer präzisionsgeschliffenen Referenzfläche ermöglichen diese Werkzeuge dem Bediener eine Ausrichtungsgenauigkeit, die mit einigen halbautomatischen Systemen mithalten kann.

Dennoch sind manuelle Ortungsgeräte nicht ohne Einschränkungen. Die Technik des Bedieners, die Umgebungstemperatur und die Oberflächenbeschaffenheit des Werkstücks beeinflussen alle den endgültigen Messwert. Eine Umfrage unter 200 Maschinisten ergab, dass erfahrene Bediener mit einem manuellen Kantentaster einen Cpk von 1,33 bei einer Toleranz von ±0,02 mm erreichen können, während unerfahrene Bediener typischerweise unter 1,0 liegen. Dies unterstreicht die Notwendigkeit einer strukturierten Ausbildung und, wo möglich, der Integration von Nullpunktsystemen, um die vom Menschen verursachte Varianz zu reduzieren.

Schnellwechsel-Werkzeugschaftserie: Überbrückung von Spindel und Werkzeug

The Schnellwechsel-Werkzeugschaftserie stellt einen Paradigmenwechsel im Werkzeugmanagement dar. Im Gegensatz zu herkömmlichen Vollschäften, für deren Befestigung ein Schraubenschlüssel und ein erhebliches Drehmoment erforderlich sind, verwenden Schnellwechselsysteme eine Kugelsperre, eine Spannzange oder einen hydraulischen Mechanismus, der einen Werkzeugwechsel in weniger als 10 Sekunden ermöglicht. Diese Serie ist besonders wichtig für die Hochgeschwindigkeitsbearbeitung (HSM) und Operationen mit mehreren Revolvern, bei denen sich die Werkzeugwechselzeit direkt auf die Zykluszeit auswirkt.

Daten aus einem 12-monatigen Feldversuch an 50 Bearbeitungszentren zeigen, dass Schnellwechselschäfte die Werkzeugwechselzeit um durchschnittlich 68 % reduzieren, von 4,5 Minuten auf 1,4 Minuten pro Werkzeug. Noch wichtiger ist, dass die Rundlaufgenauigkeit dieser Schäfte an der Schneidkante innerhalb von 0,005 mm bleibt, was mit Schrumpfhaltern vergleichbar ist, jedoch keine Induktionserwärmung erfordert. Diese Kombination aus Geschwindigkeit und Präzision macht sie ideal für Schrupp- und Schlichtarbeiten.

Vergleichsanalyse: Ortungs- und Ausrichtungszubehör

Obwohl Ortungs- und Ausrichtungszubehör oft austauschbar verwendet wird, erfüllen sie unterschiedliche Zwecke. Ortungsgeräte (z. B. Nullpunktsuchgeräte und manuelle Kantentaster) ermitteln die Werkstückposition relativ zum Maschinenkoordinatensystem. Ausrichtungszubehör (einschließlich Werkzeugschäfte und Spindelschnittstellen) stellen sicher, dass das Schneidwerkzeug koaxial zur Spindelachse ist und dass der Werkzeugweg ohne Unrundheit ausgeführt wird.

Aus praktischer Sicht hängt die Wahl zwischen diesen Systemen vom Produktionsvolumen und den Toleranzanforderungen ab. High-Mix-Low-Volume-Werkstätten (HMLV) profitieren erheblich von Nullpunkt-Lokatoren und Schnellwechselschäften, da sie den Einrichtungsaufwand minimieren. Umgekehrt bleiben manuelle Ortungsgeräte für einmalige Prototypen und Wartungsarbeiten, bei denen Flexibilität wichtiger ist als Geschwindigkeit, unverzichtbar.

Ausrichtungsgenauigkeit: Die Spindelschnittstelle und die Werkzeugeinstellung

Die Spindelschnittstelle – ob BT, HSK oder CAPTO – fungiert als kritische Verbindung zwischen der Maschine und dem Werkzeug. Jede Unrundheit oder Fehlausrichtung an dieser Schnittstelle verstärkt sich an der Schneidkante und führt zu vorzeitigem Werkzeugverschleiß und schlechter Oberflächengüte. Fortschrittliches Ortungszubehör verfügt jetzt über eine aktive Dämpfung und thermische Kompensation, um diesen Effekten entgegenzuwirken.

Werkzeugeinstellgeräte wie Offline-Voreinstellgeräte und maschineninterne Messtaster ergänzen dieses Zubehör, indem sie die Länge und den Durchmesser des Werkzeugs messen, bevor es in den Schnitt eindringt. Durch die Integration mit einem Schnellwechselschaft und einem Nullpunkt-Spannsystem wird die gesamte Prozesskette – von der Werkstückbeladung bis zum Werkzeugeingriff – deterministisch. Dies ist die Grundlage für die „Erstteil-richtige“ Bearbeitung, bei der die Notwendigkeit iterativer Anpassungen praktisch eliminiert wird.

Radarvergleich: Leistungsdimensionen von Ortungssystemen

Wartung von Werkstücken und modulare Vorrichtungskomponenten

Die Langlebigkeit jedes Ortungs- oder Ausrichtungszubehörs hängt von der ordnungsgemäßen Wartung ab. Verunreinigungen wie Späne, Kühlmittelrückstände und mikroskopisch kleine Verschleißpartikel können den Eingriff des Fixierstifts und den Kontakt des Schaftkegels beeinträchtigen. Ein diszipliniertes Reinigungsprogramm mit nicht scheuernden Lösungsmitteln und eine regelmäßige Überprüfung mit einem Testindikator ist nicht verhandelbar.

Modulare Vorrichtungskomponenten – einschließlich Steigleitungen, Winkelplatten und Unterplatten – erweitern den Nutzen von Nullpunktsystemen. Durch die Standardisierung der Schnittstellengeometrie ermöglichen diese Komponenten, dass eine einzige Maschine eine Vielzahl von Teilefamilien ohne spezielle Vorrichtungen aufnehmen kann. Über einen Zeitraum von fünf Jahren kann ein modularer Ansatz die Vorrichtungskosten im Vergleich zu maßgeschneiderten Lösungen um bis zu 40 % senken und gleichzeitig die Vorlaufzeiten für die Einführung neuer Produkte verkürzen.
