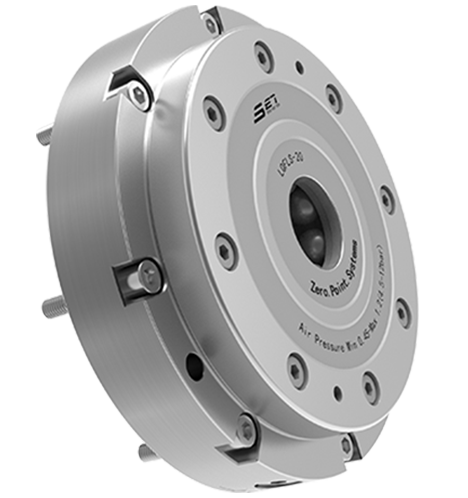

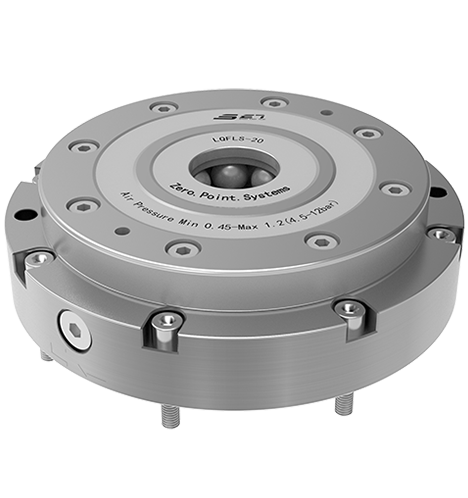

Es wird durch Gasdruck entsperrt und mechanisch durch Feder eingesperrt.
Beim Entsperren des Einlassports wird der Locator entsperrt und das Tablett kann entfernt werden. Beim Entsperren des Druckentlastungsanschlusses ist der Locator selbst gesperrt und es ist nicht erforderlich, die Druckquelle während der Verwendung ständig zu verbinden.
Wiederholte Positionierungsgenauigkeit ≤ 0,005 mm, Einzelpositionierer -Klemmkraft 17kn, Spannungskraft 55KN. Es ist Montageteil und ist einfach zu installieren.
Die Nutzungstemperatur beträgt -20 ℃ ~ 80 ℃. Geeignet für Metall- oder Nicht-Metall-Schneidfelder.
Gasdruckeinschaltung, mechanische Federschloss;
Wiederholte Positionierungsgenauigkeit ≤ 0,005 mm;

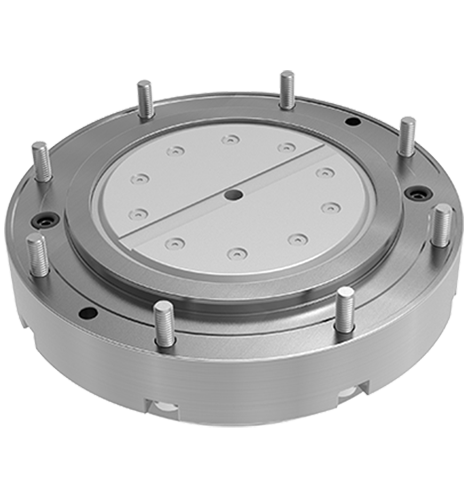

Die während der Installation verwendete Grundplatte ist dünner und leichter in der Dicke.
Material: Ausgehärteter Edelstahl;
Es ist Montageteil und ist einfach zu installieren.
| Bestellnummer | Verriegelungsmethode | Klemmkraft (KN) | Spannungskraft (KN) | Luftblase | Gewicht (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Gasdruck | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Gasdruck | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Gasdruck | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Gasdruck | 17 | 55 | √ | 8.8 |

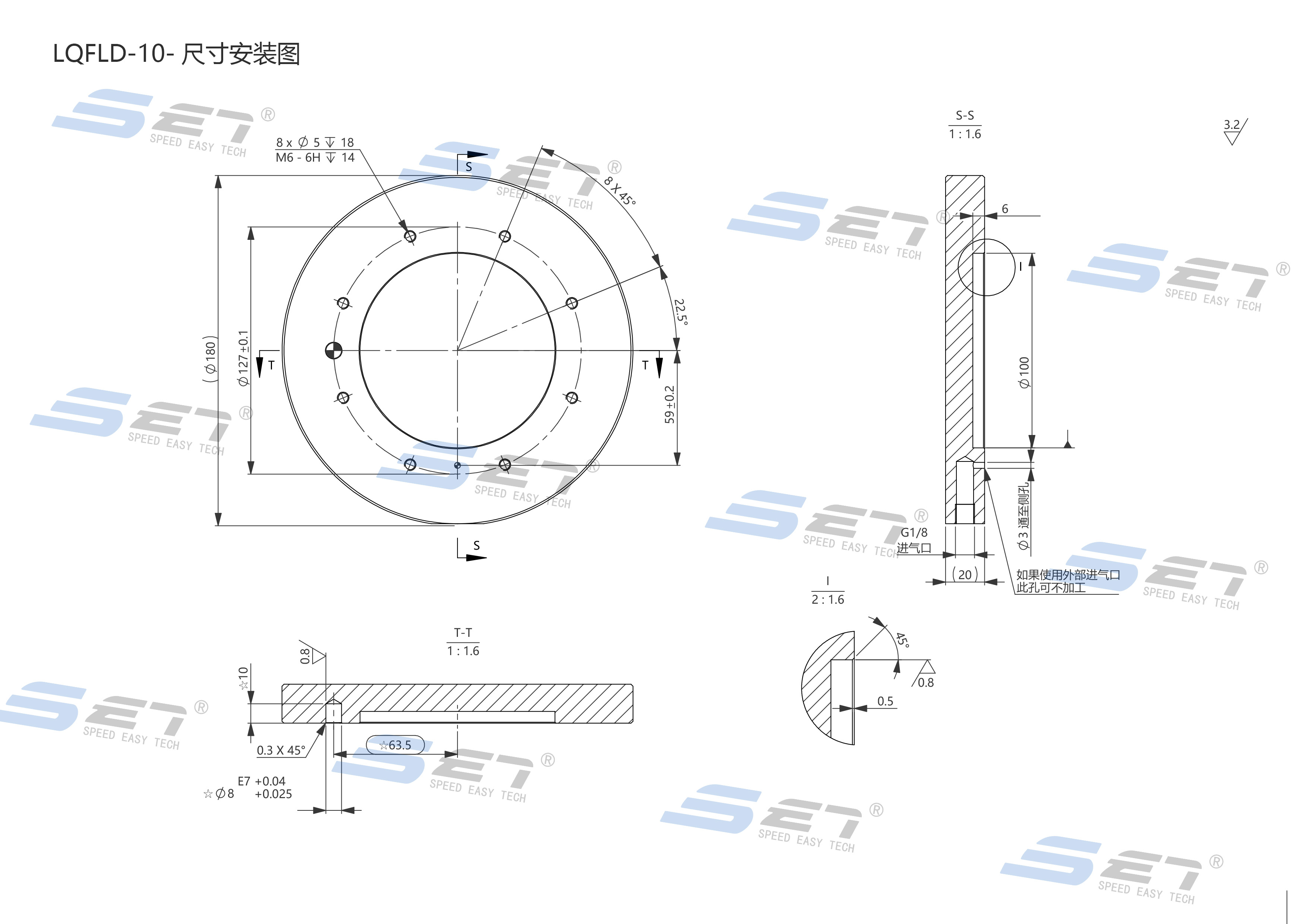

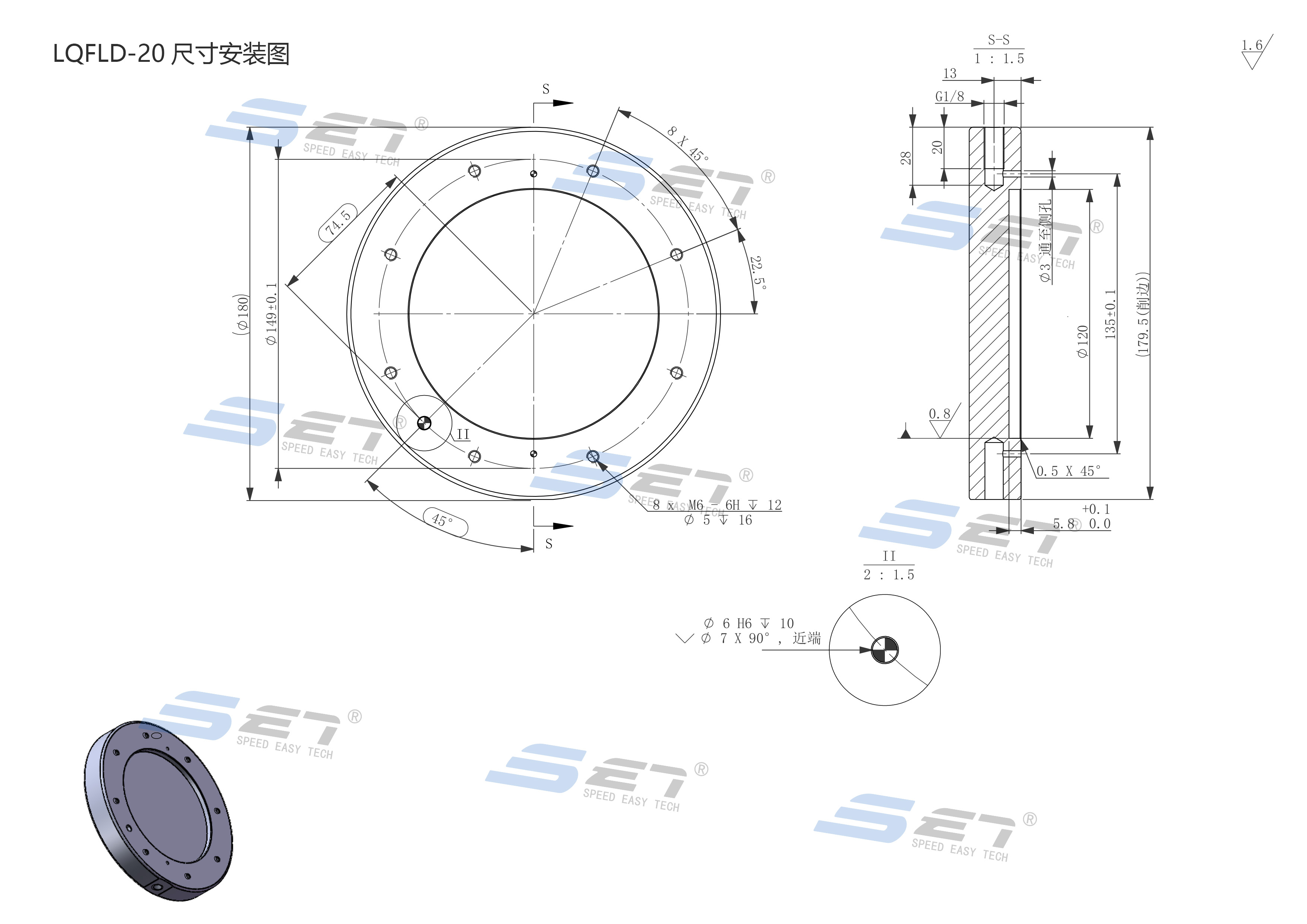

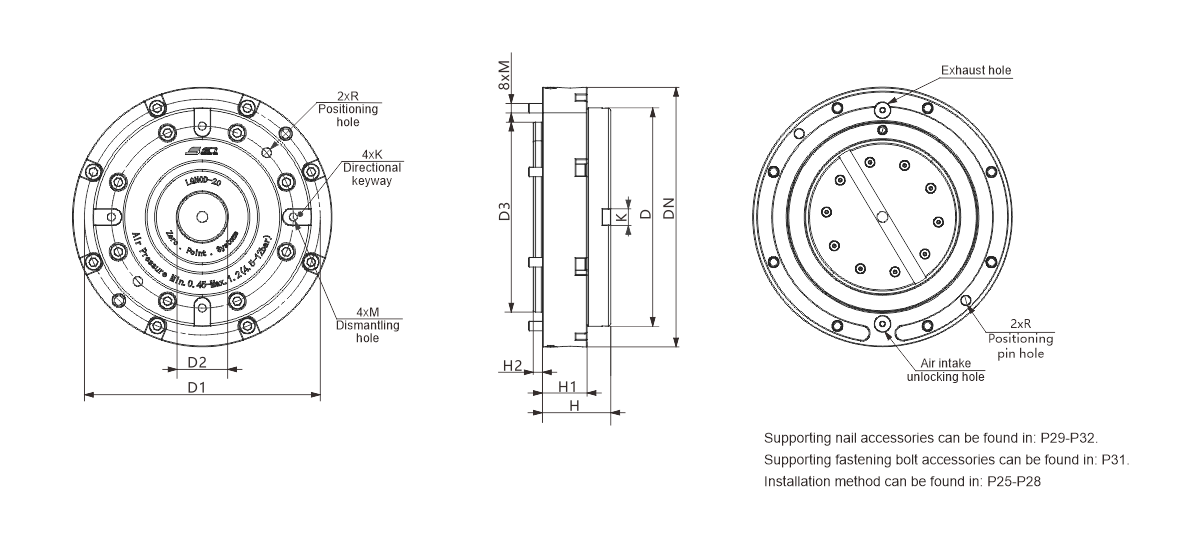

| Bestellnummer | Ødn | ØD | Ød1 | ØD2 | ØD3 (H7) | H | H1 | H2 | M | ODER | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Installationstyp vom Flansch Typ
Listenentyp
