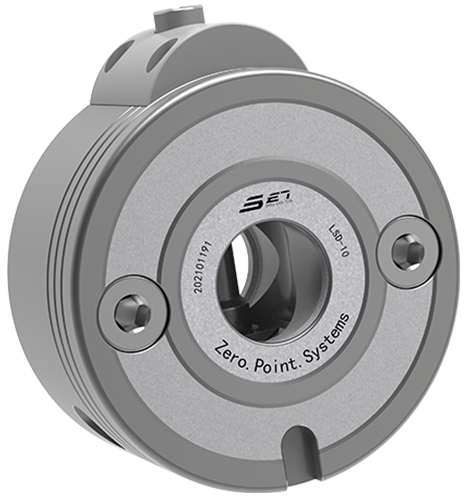

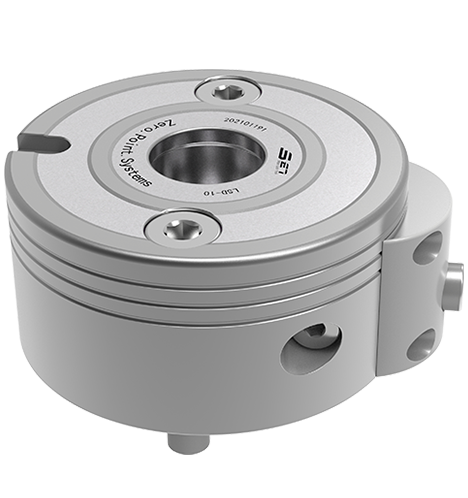

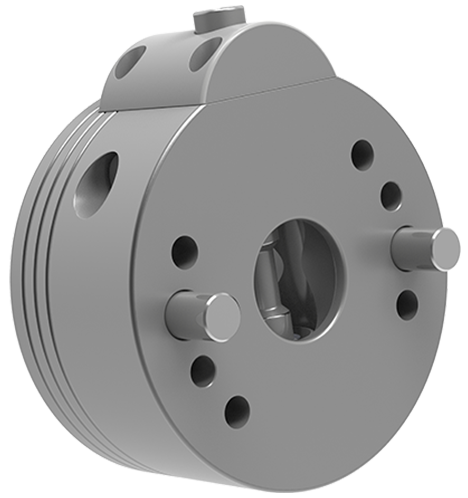

Schaltmontagentyp
✔ Manuell montiertes Null -Locator klemmen oder entspannt manuell.
✔ Wiederholte Positionierungsgenauigkeit ＜ 0,01 mm, Einzellocator
Klemmkraft 17kn, Spannungskraft 55kn.
✔ Geeignet für die Bearbeitungsindustrie, die die Einrichtung reduzieren müssen
Zeit-, Metall- oder Nicht-Metall-Schneidfelder ändern.
Durch den manuellen Betrieb geklemmt oder gelöst;
Wiederholte Positionierungsgenauigkeit ＜ 0,01 mm.333.
Material: Ausgehärteter Edelstahl;
| Bestellnummer | Verriegelungsmethode | Klemmkraft (KN) | Spannungskraft (KN) | Blowing Chip （n · m） | Gewicht (kg) |
|---|---|---|---|---|---|
| LSD-10 | Manueller Betrieb | 10 | 25 | 30 | 3.3 |
| LSD-20 | Manueller Betrieb | 17 | 55 | 50 | 6.6 |
| LSD-40 | Manueller Betrieb | 40 | 105 | 70 | 9.6 |

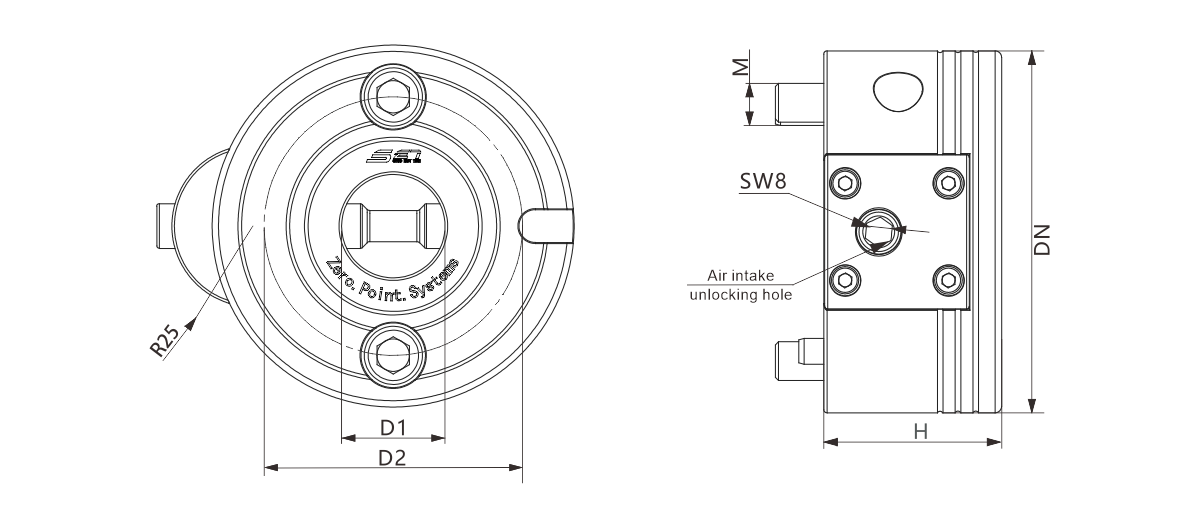

| Bestellnummer | Ødn | Ød1 | ØD2 | H | M |
|---|---|---|---|---|---|
| LSD-10 | 112 | 32 | 80 | 55 | M12 |
| LSD-20 | 138 | 32 | 90 | 55 | M12 |
| LSD-40 | 148 | 40 | 102 | 70 | 4*M12 |
