Das Klemmsystem setzen einen vollständigen Bereich des Zero -Klemmsystems, um die neue Revolution bei der Bearbeitung zu unterstützen!

Der von SUIDEL entwickelte volle Reichweite von Nullpunktgreifern ist vielseitig und kann in Maschinenpaletten, Substraten, quadratischen Platten, Säulen, Türmen und rotierenden Brücken für alle gängigen mechanischen Prozesse wie Mahlen, Drehen, Mahlen, Mahlen, Korrosion und Testbänke für Montagegeräte installiert werden. Schnellweiche Greifer aus hochwertigem Werkzeugstahl werden mechanisch geklemmt und entsperrt. Die Merkmale des gesamten Spektrums an Klemmsystemen von Suyi DE sind: Einfach und langlebig, einfach zu reinigen, volles Paketdesign und hohe Positionierungsgenauigkeit.
Angesichts der umfangreichen Erfahrung im Bereich der mechanischen Verarbeitung bereichern wir weiterhin die Produktpalette für raffiniertere und intelligente Herstellung von Werkzeugmaschinen und erfüllen eine Vielzahl von Bedürfnissen innovativer Systemlösungen für das Klemmtechnologie für Kunden, um Unternehmen bei der Schaffung einer hohen Effizienz, hoher Genauigkeit und hoher Qualitätsbearbeitungs -Produktionslinie zu unterstützen.
Handbuch Schnellwechsel Gripper Systemserie
01

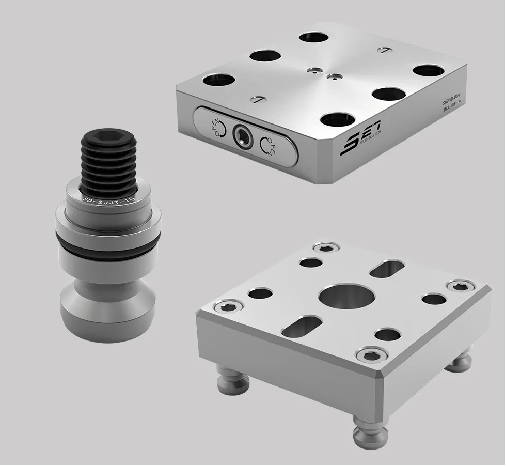

Handbuch Zero Positionierserie

▲ Handbuch mit vier Einheiten Positionierers Handbuch Handbuch Schaltpin
Mit der Kombination des manuellen Null -Positionierungssystems und des Handbuchs wird das modulare Design einer starken Verriegelung schnell realisiert, die das schnelle Klemme außerhalb der Werkzeugmaschine realisieren und die Verarbeitungseffizienz verbessern kann.
Positioniermerkmale
Manuell klemmen und freischalten
Material: Edelstahl (oder Brauch)
Oberflächen- und Kolbenhärten
Wiederholte Positionierungsgenauigkeit <± 0,01 mm
Maximales Drehmoment: 60 nm
Paletteneigenschaften
Material: Stahl (oder Brauch)
Spezielle Anforderungen können angepasst werden
Dowel -Funktionen
Härten
Die Funktion der Einschränkung der Freiheit von X- und Y -Richtungen
02

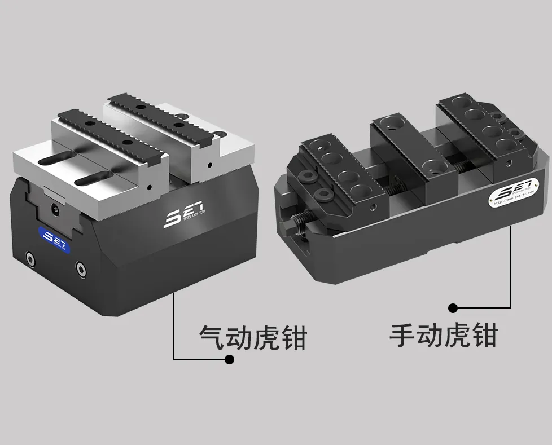

VICE -Serie

▲ Pneumatische Schraubstockhandbuch
Das Wildleder können in Verbindung mit dem Nullpunkt-Positionierungssystem verwendet werden, um das gesamte Klemmgerät in Sekunden schnell zu ändern. Flaches Design und platzfrei, besonders geeignet für Automatisierungslösungen mit Werkstückspeicher in Kombination mit schnellen Systemsystemen.
Manuelle Schraubstockfunktionen
Manuelles schnelles Öffnen, Verriegelung, Doppeldichtung, gute Versiegelungsleistung
Material: Legierungstrukturstahl
Zentrum mit doppelseitiger Lagerzentrierung, einfach zu bedienen
Wiederholte Positionierungsgenauigkeit <± 0,01 mm
Das Selbstalozieren ist ein vielseitiges Werkzeug, mit dem leere Materialien, Platten oder Profile greifen können. Das vorgespannte und spaltfreie Mittellager und zusätzliche montierte Schieberegler sorgen für eine Wiederholbarkeit von bis zu ± 0,01 mm, eine kleine Klemmtiefe (3 mm) und die Fähigkeit, eine mehrseitige Bearbeitung in einem einzelnen Klemmsystem zu erreichen.
Pneumatische Vizemerkmale
Luftquelle geöffnet, Federklemme, Luftquelle unter Druck gesetzt
Material: verhärteter Edelstahl
Oberflächen- und Schienenhärtenbehandlung
Wiederholte Positionierungsgenauigkeit <± 0,01 mm
Das von Suide entwickelte pneumatische Schraubstock ist mit einer Feder im Inneren ausgestattet, um eine höhere Klemmkraft zu erhalten. Wenn es keine Luftversorgung gibt, kann der Schraubstock immer noch eine hohe Klemmkraft aufrechterhalten. Darüber hinaus kann die Griffposition durch dynamischen Druck oder einen integrierten Luftweg überwacht werden, wodurch der Schraubstock in Automatisierungsanwendungen noch nützlicher wird.
03

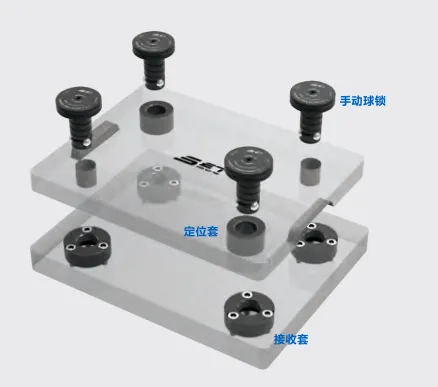

Schaltkugelschlosssystem

Hauptkomponenten: Empfangen von Hülsen (in die Grundplatte platziert), Positionierungshülsen
Hauptnutzung: Kann die Positionierung und Verriegelung des vollständigen Gerätssatzes schnell und genau vervollständigen. Geeignet für kleine Chargen, Multi-Variety-Werkstück Schnellwechsel
Besonderheit
Schnell: Kompletter Ersatz für den Fixieren dauert bis zu 1 Minute
Wiederholte Positionierungsgenauigkeit: innerhalb von ± 0,013 mm
Klemmkraft: Die Lagerkapazität des Kugelschlosses beträgt 36 Tonnen
Einfacher Betrieb: Sperrenpositionierung einen Schritt zum Erreichen
Niedrige Kosten: Nur ein Satz von Basisplatten, unbegrenzter Austausch von Paletten, die verschiedene Produkte verarbeiten
Wartung: Teile sind austauschbar und austauschbar
04

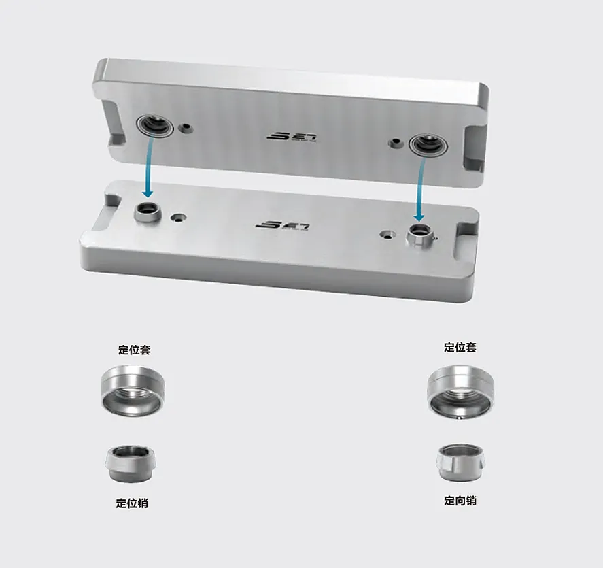

Handbuch Looking Ring

Der manuelle Positionierungsring ist ein Gerät, das nur Schrauben benötigt, um die Positionierung der hohen Präzision zu vervollständigen.
Besonderheit
Manuell lokalisieren, sperren und freischalten
Wiederholte Positionierungsgenauigkeit <± 0,003 mm
Material: verhärteter Edelstahl
Schnelle und präzise Positionierung von Paletten und Substrat
Kompaktes Design für die effiziente Nutzung des Raums
Antragsfall des Klemmsystems
01

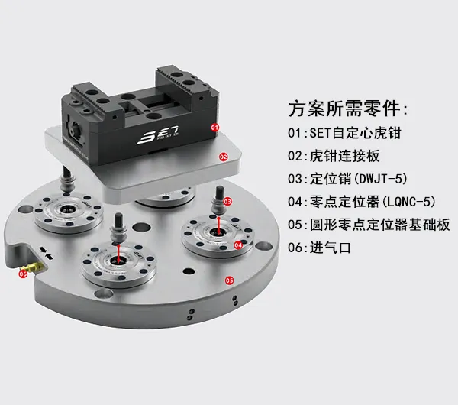

Selbstzentrierter Laster

● Selbstzentrierter Laster wird in einer kreisförmigen Nullpositionierung von fünf Achsen verwendet
● Dieses Programm kann das selbstzentrierende Laster schnell ersetzen und die Arbeitseffizienz erheblich verbessern
02

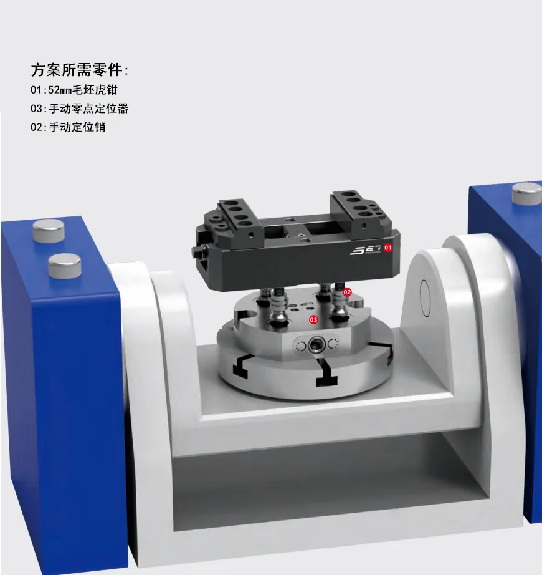

Handbuch Null Positionier

● Manuell selbst zentriertes Schrandpunkt mit 52-mm-Handbuch mit vier Einheiten Null-Positionierung
● Schnellbelastung, keine Anpassung, große Klemmkraft
● kann unsichtbare, konturlose Interferenzverarbeitung realisieren
03

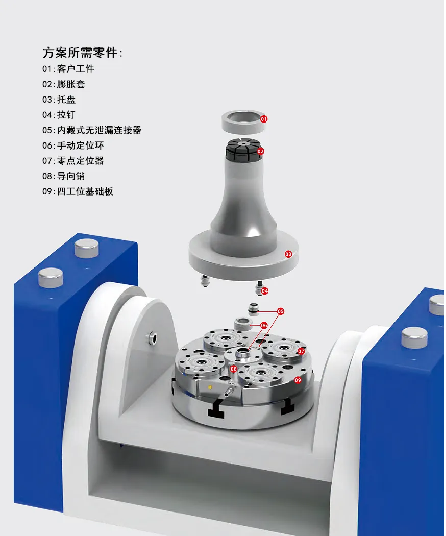

Handbuch Looking Ring

Ur
● Leckfreie Anschlüsse ermöglichen eine schnelle Verbindung von hydraulischen oder pneumatischen Vorrichtungen
Im Bereich Aerospace, automatisierte Produktion, Laser-intelligente Herstellung, Automobilherstellung und Werkzeugmaschinenproduktionslinie achten wir immer auf Ihre spezifischen Anforderungen, um Ihnen qualitativ hochwertige Lösungen zu bieten. Besonders geeignet für die Produktion von Masseneinrichtungen und schnelle Veränderungen, so dass die mechanische Produktion zur Verbesserung der Produktionseffizienz von 90%geeignet ist. SET basiert auf qualitativ hochwertige Verarbeitungstechnologie und den technischen Anforderungen von Exzellenz, hat für viele bekannte Unternehmen der Welt technische Lösungen bereitgestellt. SET hat die Möglichkeit, die gesamte Lösung zu entwerfen, zu produzieren, zu testen und zu verkaufen, um ein konstant hochwertiges Produkt zu gewährleisten.
