Geringe Geräteauslastung und lange Werkstückrüstzeit bei 5-Achsen-Werkzeugmaschinen? Dank der Nullpunkt-Schnellwechsel-Werkzeugausstattung entfällt das Problem einer ineffizienten Werkzeugeinstellung vollständig.

Einführung

High-End 5-Achsen-Bearbeitung Ausrüstung ist überall zur Stundard-Infrastruktur geworden Präzisionsform , Luft- und Raumfahrt , neues Energiefahrzeug , 3C-Präzisionsbauteil , Hydraulikventil- und Automatisierungsfertigungssektoren. Immer mehr Fabriken investieren stark in Premium 5-Achsen-Bearbeitung centers , kippbare Drehtischmaschinen und 5-Achsen-Dreh-Fräsmaschinen zur Verbesserung der Produktionskapazität. Ein weit verbreitetes Problem der Branche besteht jedoch weiterhin: viele hochwertige Produkte 5-Achsen-Werkzeugmaschinen die erwarteten Durchsatz-, Ertrags- und Gewinnmargen nicht liefern.

In tatsächlichen Produktionshallen zeigen Statistiken, dass die effektive Metallbearbeitungslaufzeit von 5-Achsen-Maschinen beträgt oft weniger als 40 % der Gesamtbetriebszeit. Über 60 % der Maschinenstillstundszeiten werden durch nicht wertschöpfende Vorgänge, einschließlich manueller Vorgänge, beansprucht Zentrierung , Kantenfindung und Werkzeugeinstellung , Vorrichtungsmontage und -demontage, Kalibrierung des Werkstückbezugspunkts , und Batch Produktionsumstellung .

Während sich die moderne Fertigung in Richtung verlagert Vielfältig, kleine Charge, kurze Vorlaufzeit Bei Auftragsmodellen treten die Einschränkungen traditioneller Bearbeitungsabläufe immer deutlicher hervor. Lange Rüstzyklen führen zu häufigen Maschinenstillständen; wiederholtes Spannen des Komplexes polyedrische Teile erzeugt kumulativer Spannfehler Dies führt zu Maßabweichungen und einer schlechten Oberflächenbeschaffenheit. Die Bearbeitungsqualität hängt zu sehr von der Erfahrung des erfahrenen Bedieners ab, was zu einer instabilen Chargenkonsistenz und einem hohen Ausschussrisiko führt.

Die meisten Hersteller übersehen eine entscheidende Tatsache: die ultimative Produktivität von 5-Achsen-Ausrüstung wird nicht allein von der Leistung der Maschinenhardware bestimmt, sondern auch von der unterstützenden Leistung Werkstückhaltesystem . Ohne iterative Upgrades der Spann- und Positionierungsprozesse können selbst erstklassige 5-Achsen-Maschinen ihr geplantes Präzisions- und Effizienzpotenzial nicht erreichen. Als stundardisierte und ausgereifte Lösung ist die Nullpunkt-Schnellwechsel-Spannsystem Löst effektiv langsames Setup, instabil Datum und niedrig Maschinenauslastung , wird zu einem zentralen Upgrade für die Verbesserung von Präzisionsfabriken Gesamtanlageneffektivität (OEE) und reduzieren Massenschrott Tarife.

1. Kernprobleme der traditionellen Spanntechnik in der 5-Achsen-Produktion

Konventionelle Verarbeitung im Vertrauen auf Schraubstöcke und kundenspezifische Vorrichtungen sind für herkömmliche Massenproduktionsszenarien konzipiert und können nicht an aktuelle angepasst werden flexible Fertigung Anforderungen. Die Hauptnachteile lassen sich wie folgt zusammenfassen:

1.1 Längere Umstellungseinstellungen schränken die effektive Produktivität ein

Herkömmliche Arbeitsabläufe erfordern eine wiederholte manuelle Positionierung. Kalibrierung des Koordinatensystems und Werkzeugkorrekturkompensation für jeden Werkstückwechsel, Chargenwechsel und Teilenacharbeit. Die einzige Rüstzeit für komplexe Unregelmäßigkeiten 5-Achsen-Teile oft länger als 30 Minuten. Häufige Abschaltungen zum Debuggen verkürzen die effektive Schneidzeit erheblich und beeinträchtigen die Gesamteffizienz der Werkstatt.

1.2 Wiederholtes Spannen führt zu einem kumulativen Präzisionsverlust

Der größte Vorteil von 5-Achsen-Bearbeitung ist eine einmalige Klemmung für die mehrflächige Gestängebearbeitung. Herkömmliche Vorrichtungen erfordern jedoch eine wiederholte Demontage und Neupositionierung. Werkstücktransfer zwischen Gerät und Koordinatenmessgerät (KMG) Nacharbeit führt zu kontinuierlichem Datum Versatz, was zu einer außerhalb der Toleranz liegenden geometrischen und Positionsgenauigkeit führt. Dies führt zu enormen wirtschaftlichen Verlusten bei hochwertigen Produkten Luft- und Raumfahrt components und Präzisionsformen.

1.3 Kundenspezifische Vorrichtungen bringen hohe Kosten und geringe Vielseitigkeit mit sich

Um den unterschiedlichen Produktionsanforderungen gerecht zu werden, müssen Fabriken spezielle Vorrichtungen für unterschiedliche Werkstücke anpassen, was hohe Beschaffungskosten, eine große Lagerbelegung und niedrige Wiederverwendungsraten mit sich bringt. Kundenspezifische Vorrichtungen können sich nicht schnell an iterative neue Produktbestellungen anpassen, was einen erheblichen Engpass für eine flexible Produktion darstellt.

1.4 Eine hohe Abhängigkeit von manueller Erfahrung behindert die Stundardisierung

Bei der herkömmlichen Positionierung und Werkzeugeinstellung kommt es ausschließlich auf die Fähigkeiten des Bedieners an. Die Einarbeitungszyklen für neue Mitarbeiter sind lang und Produktabmessungen und -qualität schwanken bei Schichtübergaben stark. Die Produktionsstabilität ist eng an erfahrene Techniker gebunden, was eine stundardisierte und reproduzierbare Massenproduktion unmöglich macht.

2. Nullpunkt-Schnellwechsel-Werkstückhalterung: Stundardisierte 5-Achsen-Bearbeitungslösung

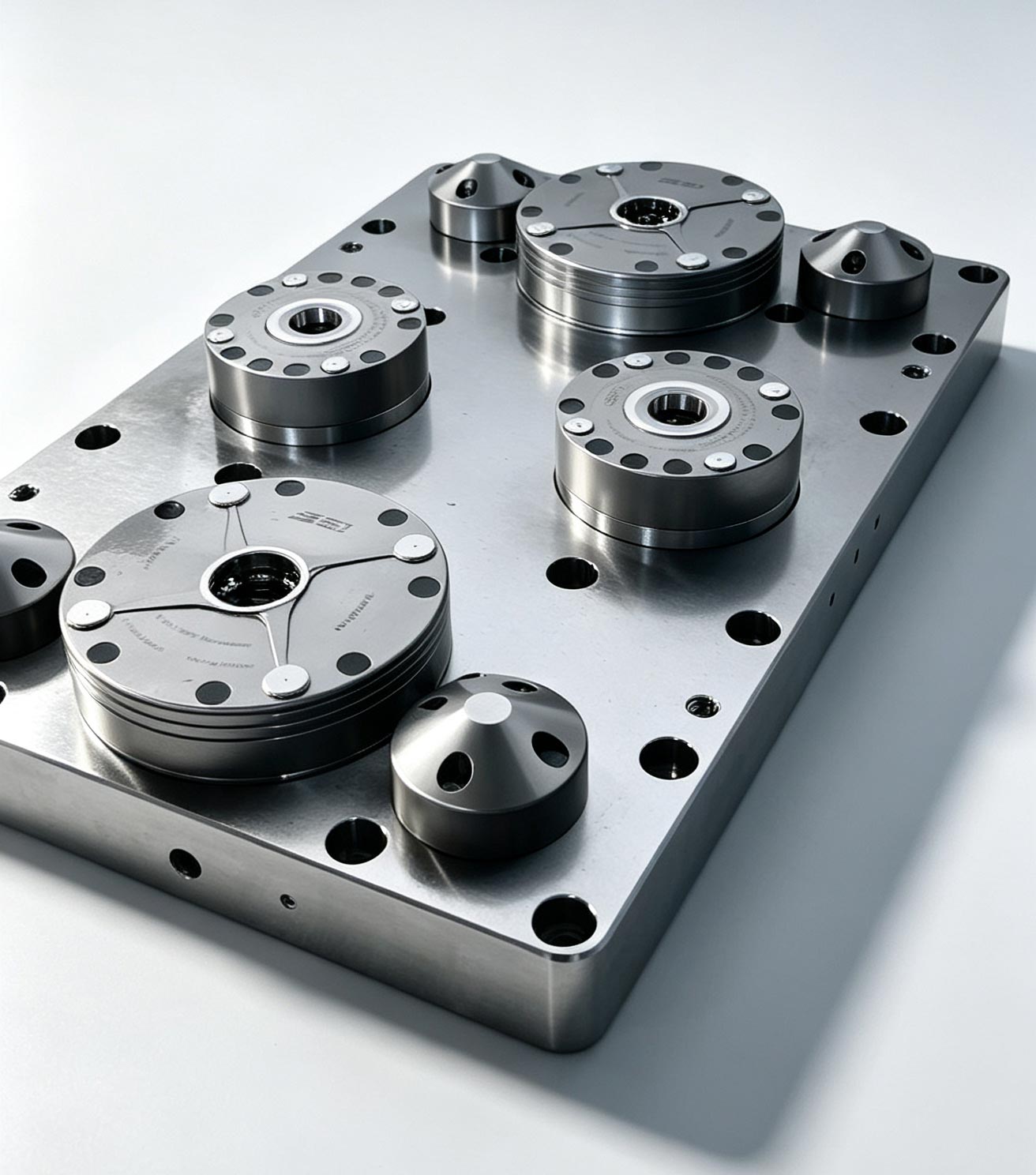

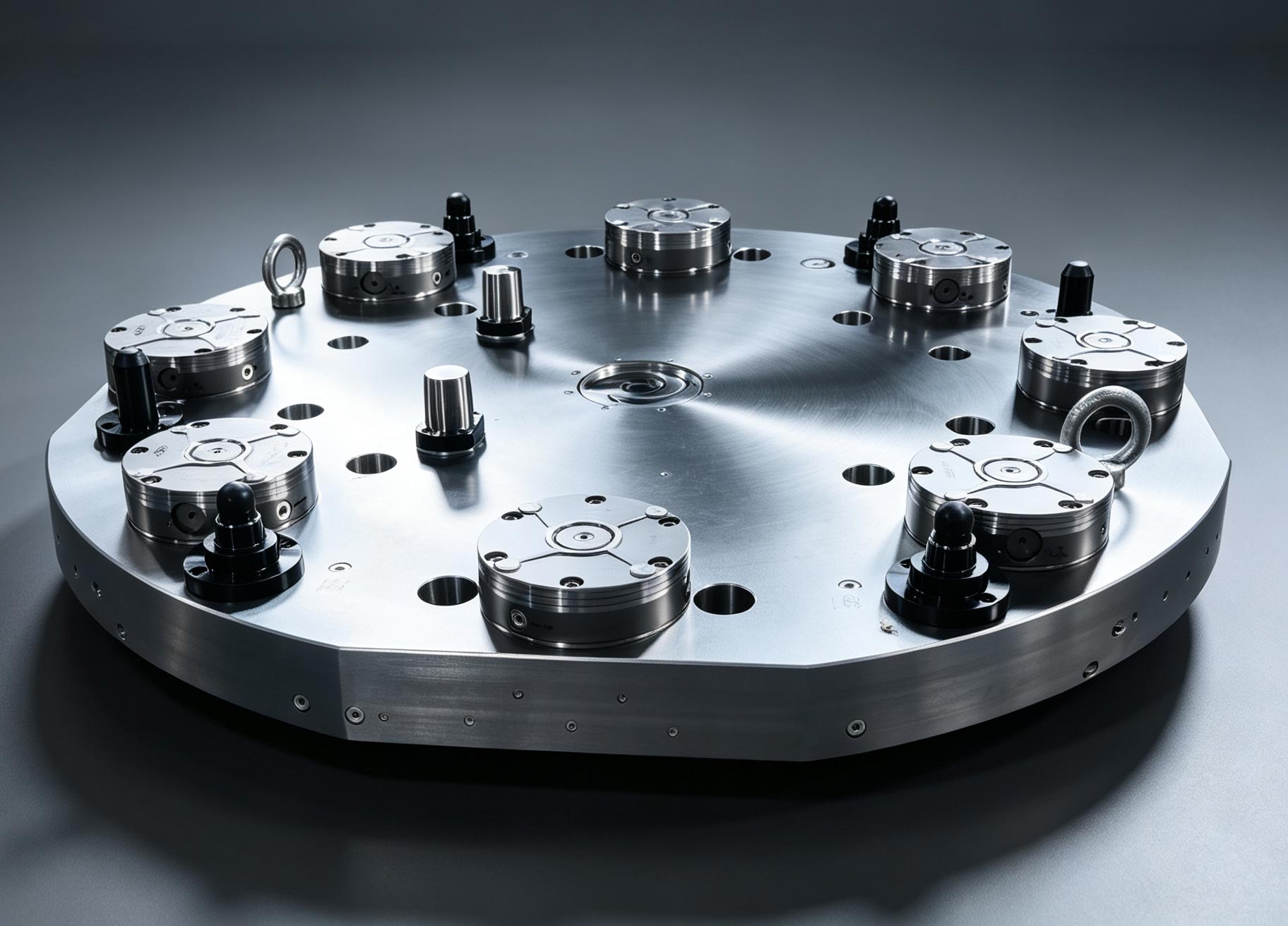

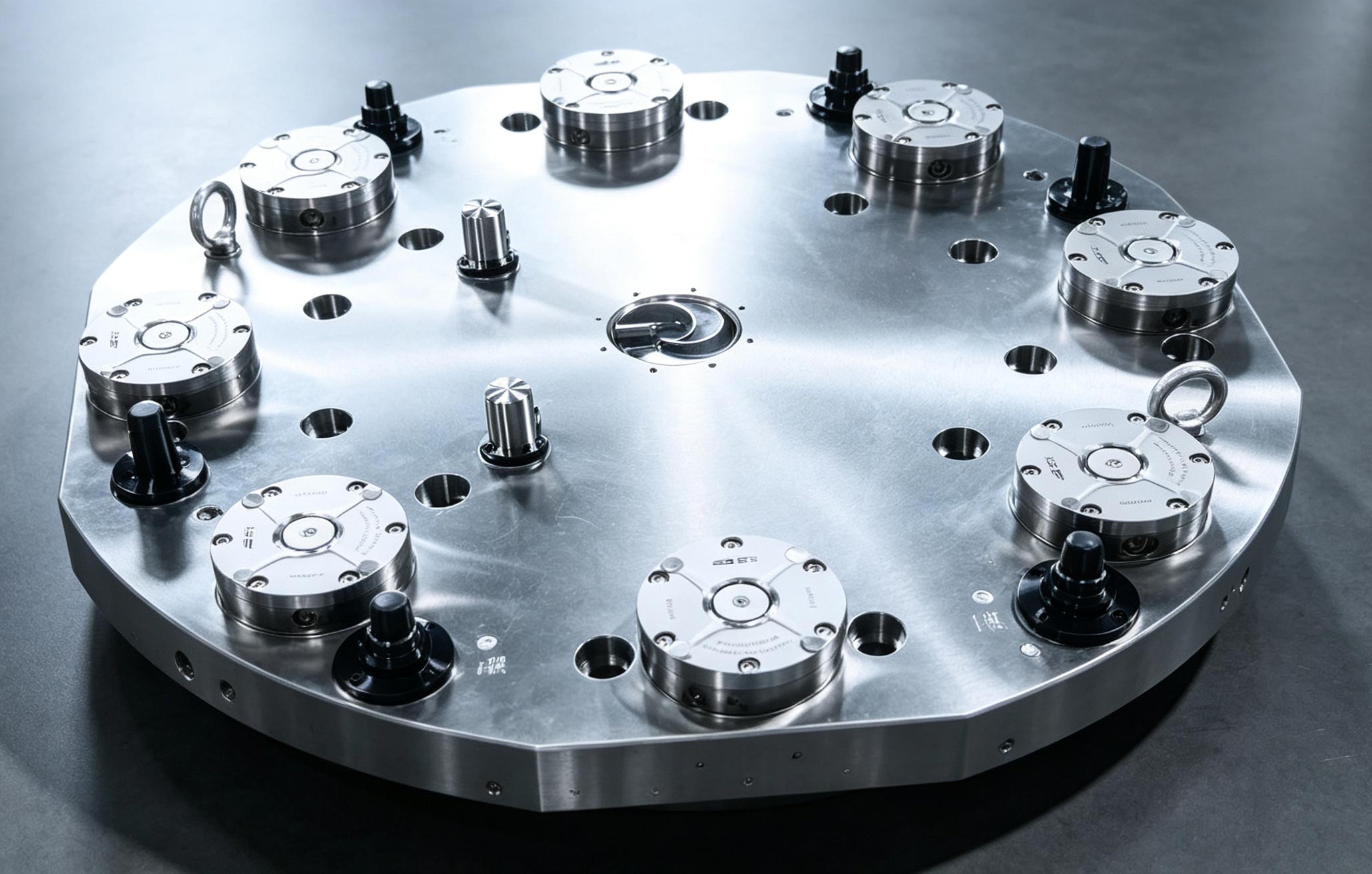

Die Nullpunkt-Schnellwechselsystem übernimmt eine stundardisierte technische Architektur Positionierung der Grundplatten und hochpräzise Anzugsbolzen , Aufbau eines einheitlichen und festen Prozesses Datum . Es realisiert eine integrierte Offline-Voreinstellung von Werkstücken, Vorrichtungen usw Paletten Damit werden die Schwachstellen der Branche wie schwierige Werkzeugeinstellung, langsamer Wechsel, chaotische Positionierung und instabile Präzision grundlegend gelöst und die hochpräzisen, hocheffizienten und flexiblen Produktionseigenschaften moderner 5-Achsen-Werkstätten vollständig erfüllt.

2.1 Schnelle Umrüstung der zweiten Ebene, deutliche Verbesserung der Maschinen-OEE

Die system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent Offline-Vorbereitungsstationen . Nach der Voreinstellung Palette Ist das Gerät angebracht, kann die Positionierung und Verriegelung in 3–5 Sekunden ohne wiederholte Kantenfindung, Koordinatenkalibrierung und Parameterkompensation abgeschlossen werden.

Für hochfrequente Umstellungsszenarien in Formenbau-, neuen Energie- und Luft- und Raumfahrtindustrien reduziert die Lösung die Debugging-Zeit für einzelne Chargen von 2–4 Stunden auf innerhalb von 10 Minuten. Das Ganze Maschinenauslastung und OEE von 5-Achsen-Geräten werden stabil um 25–35 % erhöht. Der parallele Modus des Schneidens auf der Maschine und der Offline-Voreinstellung eliminiert den Leerlauf der Spindel und ermöglicht eine kontinuierliche und effiziente Produktion.

2.2 Einheitlicher Bezugspunkt für den gesamten Prozess, Eliminierung kumulativer Bearbeitungsfehler

Die Nullpunkt-Schnellwechsel-Spannsystem vereint DesignDatum , Spannbezugspunkt und PrüfDatum . Werkstücke mit Standardpaletten können nahtlos zwischen den Paletten transferiert werden 5-Achsen-Bearbeitung centers , horizontale Bearbeitungszentren , Funkenerosion (EDM) Ausrüstung und CMM Geräte ohne Positionierungsabweichung während des gesamten Prozesses.

In B/C-Achsen-verknüpftes Schneiden Bei kippbaren 5-Achsen-Rotationsmaschinen widersteht die Präzisionskegelpositionierungsstruktur multidirektionalen Schnittstößen und vermeidet Vibrationsverschiebungen. Ausgestattet mit Floating-Support-Nullpunktmodule Es unterdrückt wirksam die Klemmverformung dünner Wände Teile aus Titan- und Aluminiumlegierungen .

Die praktische Werkstattüberprüfung zeigt, dass die Gesamtausschussrate um mehr als 70 % reduziert wird und die Chargenqualifizierungsrate weiterhin über 98 % liegt. Für den Formenbau werden gemeinsame Nullpunktsubstrate für Kerneinsätze , Hohlräume und Folien Unterstützung einer Klemme Fünfseitenbearbeitung Dies eliminiert wiederholte Spannfehler, sorgt für gleichmäßige Formpassungsspalte und reduziert den Aufwand für Nachbearbeitung, Polieren und Nacharbeiten erheblich.

2.3 Modulares, universelles Design, Reduzierung der Vorrichtungskosten und Unterstützung einer flexiblen Produktion

Die standardized grid structure of Nullpunkt-Schnellwechselsystems ist sehr gut kompatibel mit Schraubstöcke , Sinus-Magnetspannplatten und various custom tooling accessories. A single set of Positionierung der Grundplatten kann sich an Dutzende von Werkstückspezifikationen anpassen und vermeidet so die wiederholte Anpassung exklusiver Vorrichtungen für neue Produkte.

Zusatzzubehör wie z.B Riser-Blöcke und Winkelplatten Verhindern Sie wirksam Werkzeuginterferenzen und erfüllen Sie die Verarbeitungsanforderungen von Formen mit tiefen Kavitäten , Sonderformteile und Miniaturen 3C-Präzisionsbauteils . Hochspannung hydraulische Nullpunktsuchgeräte sind für schwere Beanspruchung geeignet Windkraft- und Schiffskomponenten , was ultrahohe Spannsteifigkeit und effizientes Umrüsten vereint.

Dieses modulare Design senkt die Kosten für die Beschaffung und den Lagerbestand von Fabrikvorrichtungen um mehr als 30 % und eignet sich perfekt für die flexible Mixed-Flow-Produktion von Aufträgen mit mehreren Sorten.

2.4 Standardisieren Sie Produktionsprozesse und reduzieren Sie die Abhängigkeit von manueller Erfahrung

Die system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Eingebaut Datum air-blow cleaning und Luftdichtheitsprüfung Funktionen erkennen automatisch Eisenreste auf Positionierungsflächen und einen unqualifizierten Spannstatus und vermeiden so effektiv Massenschrott durch menschliche Fahrlässigkeit verursacht. Es beseitigt Qualitätsschwankungen, die durch Personalrotation und Schichtübergabe entstehen, vollständig und realisiert standardisierte, reproduzierbare und stabile 5-Achsen-Bearbeitungsabläufe.

2.5 Automatisierungsschnittstellen reservieren, unbeaufsichtigte intelligente Produktion ermöglichen

Herkömmliche Vorrichtungsstrukturen können nicht mit automatisierten Be- und Entladegeräten mithalten und werden so zu einem Haupthindernis für die intelligente Modernisierung von 5-Achsen-Werkstätten. Das Standardisierte Anzugsbolzen Schnittstelle des Nullpunktsystems passt sich perfekt an Robotergreifer , automatische Materialbibliotheken und Transferschienen, die einen vollautomatischen Palettenwechsel ermöglichen.

Mehrere voreingestellte Paletten können über Nacht zirkulieren und Materialien zuführen unbeaufsichtigte Schichten , unterstützt das ununterbrochene Schneiden von 5-Achsen-Maschinen und maximiert die Produktionskapazität in der Nachtschicht. In der Zwischenzeit kann das Spannstatussignal zur Echtzeitüberwachung mit dem Anlagensteuerungssystem verbunden werden und bietet so eine solide Hardware-Grundlage für Fabriken, die von der Einzelmaschinenverarbeitung auf umsteigen möchten Flexibles Fertigungssystem (FMS) .

3. Vorteile der Branchenanwendung und der Implementierung vor Ort

3.1 Präzisionsformenbau

Weit verbreitet für Spritzgussformen , Stanzformen und Druckgussformen für 5-Achs-Schlichten und Eckenputzen. Der Werkzeugwechselzyklus wird von 4 Stunden auf 15 Minuten verkürzt. Einheitliche Mehrfachkavität Datum Die Positionierung optimiert die Genauigkeit der Formanpassung, verkürzt die Lieferzyklen und verlängert die Lebensdauer der Form.

3.2 Präzisionsbearbeitung in der Luft- und Raumfahrt

Ideal für hochpräzise dünnwandige Teile wie z Strukturbauteile aus Titan , Turbinenschaufeln und Satellitenhalterungen . Es kontrolliert effektiv die Klemmverformung, stellt sicher, dass bei der prozessübergreifenden Übertragung keine Bezugspunktabweichung auftritt, und sorgt für eine stabile Einhaltung Präzision im Mikrometerbereich Standards und reduziert Ausschussverluste bei hochwertigen Teilen.

3.3 New Energy Vehicle-Komponenten

Anpassbar an die gemischte Produktion von Batteriefächer , Motorgehäuse und Getriebegehäuse . Es unterstützt den schnellen Wechsel verschiedener Modellwerkstücke, verdoppelt die Produktionskapazität einer einzelnen Linie und entspricht den Eigenschaften der schnellen Iteration und Kleinserien-Mehrserienproduktion von Fahrzeugen mit neuer Energie.

3.4 3C- und Mikropräzisionsteile

Kompakt Mini-Nullpunkteinheiten Anpassung an winzige Werkstücke wie z AR-Zubehör und Kommunikationshohlräume . Sie vermeiden Werkzeugbeeinträchtigungen, gewährleisten eine äußerst konsistente Chargenmaßgenauigkeit und verbessern die Gesamtproduktqualifikationsrate.

3.5 Allgemeine Maschinen- und Automatisierungsausrüstung

Zur Verarbeitung geeignet Reduzierkomponenten , hydraulische Ventilkörper und Automatisierungswerkzeuge. Ein Satz Nullpunktausrüstung deckt mehrere Produktspezifikationen ab, reduziert den Rückstand im Vorrichtungsbestand und verbessert die Effizienz der Auftragslieferung erheblich.

4. Fazit

Die core competition of modern 5-Achsen-Bearbeitung verlässt sich nicht mehr ausschließlich auf die Hardwareleistung der Werkzeugmaschine. Für die meisten Fabriken besteht der Schlüssel zur Überwindung des Gewinnengpasses darin, ineffiziente Spann- und Positionierungsverbindungen zu eliminieren und eine Reihe hochpräziser, flexibler und automatisierter Standard-Spannsysteme aufzubauen.

Als zentrale Unterstützungslösung für die intelligente 5-Achsen-Bearbeitung ist die Nullpunkt-Schnellwechsel-Spannsystem hilft Unternehmen, umfassende Upgrades in vier Dimensionen zu erreichen:

• Effizienzsteigerung : Eliminieren Sie ungültige Einrichtungs- und Werkzeugeinstellungszeiten und verbessern Sie sie erheblich Maschinenauslastung und OEE;
• Qualitätsstabilisierung : Gesamtprozess vereinheitlichen Datum Benchmarks, Beseitigung kumulativer Fehler und Stabilisierung der Stapelverarbeitungsausbeute;
• Kostensenkung : Reduzieren Sie die Kosten für die Beschaffung von Vorrichtungen, den Verlust von Werkstückausschüssen und die Kosten für manuelle Schulungen.
• Intelligente Ermächtigung : Realisieren Sie eine standardisierte und unbemannte Produktion und reservieren Sie Schnittstellen für nachfolgende Upgrades der intelligenten FMS-Produktionslinie.

In der zunehmend wettbewerbsintensiven Präzisionsbearbeitungsindustrie ist die iterative Verbesserung der Spannprozesse zum zentralen Durchbruch für Fabriken geworden, um eine differenzierte Wettbewerbsfähigkeit in Bezug auf Effizienz, Qualität und Kosten aufzubauen.
