Achteckiges Nullpunkt-Spannsystem | CNC-Drehmaschine, flexibles Bearbeitungs-Upgrade und Lösung für die Spanntechnik im Haushalt

Einführung

Die gemischte Produktion von High-Mix- und Kleinserien ist zur gängigen Arbeitsweise in der modernen Bearbeitungsindustrie geworden. CNC-Horizontaldrehmaschinen und Dreh-Fräszentren sind häufig mit typischen Workflow-Einschränkungen konfrontiert, darunter mühsamer Spannvorrichtungswechsel, zeitaufwändige manuelle Ausrichtung, instabile Spanngenauigkeit, inkonsistente Benchmark-Referenzen bei allen Arbeitsabläufen und geringe Kompatibilität mit automatisierten Produktionslinien.
Herkömmliche Spannfutter-Spannlösungen erfordern 20 bis 40 Minuten für den Austausch einer einzigen Vorrichtung, was zu einer unzureichenden Maschinenlaufzeiteffizienz führt. Bei dünnwandigen und präzisen Werkstücken kommt es häufig zu Klemmverformungen und schlechter Maßhaltigkeit, was eine stabile automatisierte Massenproduktion und unbeaufsichtigte Bearbeitung ohne Beleuchtung einschränkt.
Um diese häufigen industriellen Engpässe zu lösen, hat SET unabhängig ein spezielles Achteckkegel-Nullpunkt-Spannsystem für die horizontale Drehbearbeitung entwickelt. Mit beidseitiger achteckiger Zwangspositionierung, universellen modularen Schnittstellen, intelligenten Erkennungs- und automatischen Reinigungsfunktionen sowie hochfesten Schwerlaststrukturen bietet das System standardisierte, hochpräzise und schnell wechselbare flexible Werkstückhaltelösungen. Es dient als zuverlässige inländische Alternative zu importierten High-End-Vorrichtungen und ist weit verbreitet für Automobil-, Luft- und Raumfahrt-, Präzisionsmaschinen- und andere Bearbeitungsszenarien mit hohem Standard.

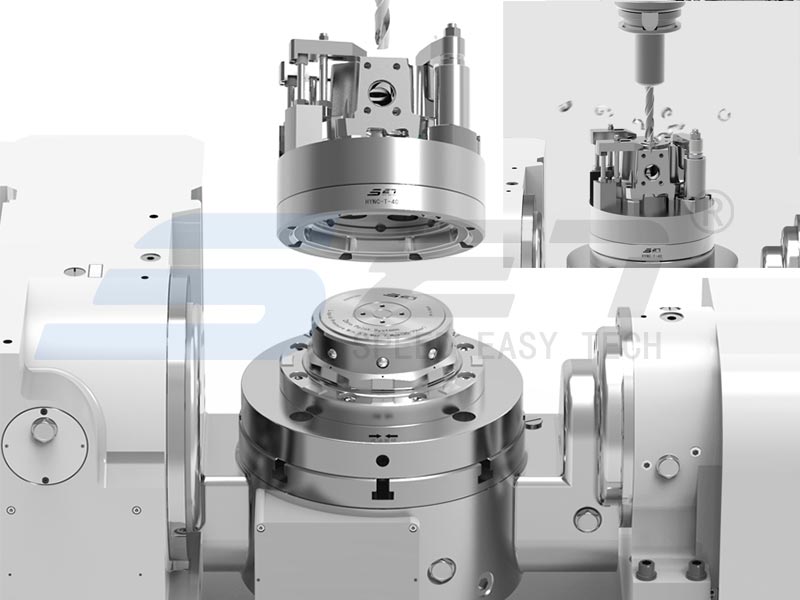

CNC Lathe Flexible Machining Upgrade

1. Kerneinschränkungen der herkömmlichen horizontalen Drehmaschinenspannung

Herkömmlichen manuellen, hydraulischen und pneumatischen geteilten Vorrichtungen fehlen einheitliche Benchmark-Standards und Schnellwechselstrukturen, was zu einer schwachen Anpassungsfähigkeit für eine flexible gemischte Produktion führt. Fünf typische Verarbeitungsherausforderungen werden wie folgt zusammengefasst:
Geringe Rüsteffizienz und unzureichende Maschinenauslastung
Der herkömmliche Austausch von Vorrichtungen erfordert wiederholte Demontage, manuelle Ausrichtung der Messuhr und Neueinstellung des Werkzeugs. Jeder Wechselvorgang dauert 20 bis 40 Minuten und nimmt bei häufigem Modellwechsel effektive Schneidzeit in Anspruch. Die meisten Bearbeitungsbetriebe halten die Maschinenauslastung bei herkömmlichen Spannmodi unter 60 %.
Hohe manuelle Abhängigkeit und instabile Chargengenauigkeit
Die Spann- und Positionierungsqualität hängt stark von der manuellen Kalibrierung ab, was unweigerlich zu menschlichen Fehlern führt. Dünnwandige Wellenteile und Präzisionsscheibenkomponenten neigen zu Klemmverformungen, was zu unterschiedlichen Chargenabmessungen und relativ hohen Fehlerquoten führt.
Referenzoffset und akkumulierte Fehler über Prozeduren hinweg
Werkstücke müssen während des Mehrstationentransfers wiederholt gespannt und positioniert werden. Kontinuierliche Benchmark-Abweichungen führen zu überlagerten Bearbeitungsfehlern, wodurch die Präzisionsanforderungen für eine kontinuierliche Hochpräzisionsbearbeitung nicht erfüllt werden.
Nicht-universelle Schnittstellen schränken automatisierte Upgrades ein
Herkömmliche Vorrichtungen verfügen über nicht standardmäßige Andockstrukturen ohne integrierte Reinigungs- und Sitzerkennungsfunktionen, was die Anpassung an robotergestützte Be- und Entladesysteme erschwert und die Realisierung einer unbeaufsichtigten intelligenten Produktion blockiert.
Unzureichende Spannsteifigkeit für Schwerlastbearbeitung
Herkömmliche Vorrichtungen zeichnen sich durch einfache Zwangsstrukturen mit begrenzter Scherfestigkeit aus. Werkstücke sind bei starkem Materialabtrag anfällig für Vibrationen und leichte Verschiebungen, was die Gesamtstabilität der Bearbeitung verringert.

2. Systemstruktur und Funktionsprinzip

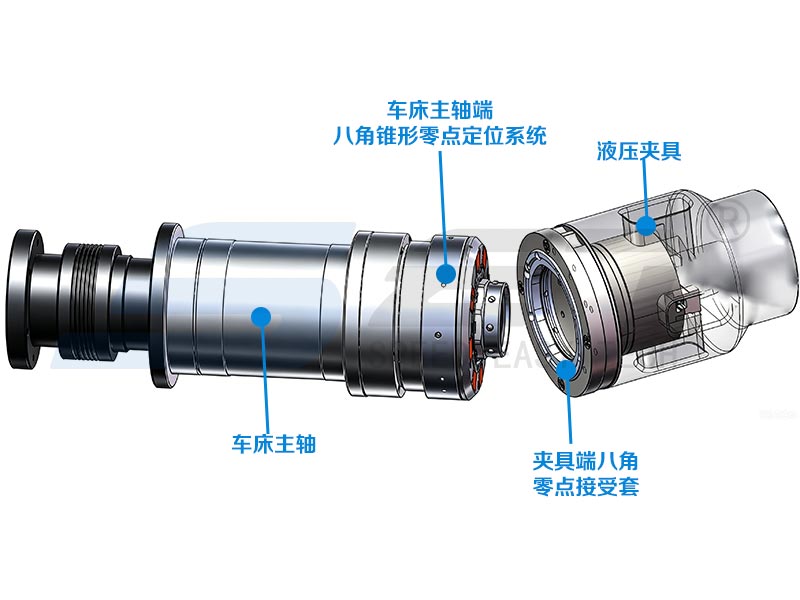

Das SET-Nullpunkt-Spannsystem mit achteckigem Kegel ist speziell für 8–10-Zoll-Horizontaldrehfutter konzipiert und besteht aus einem Spannaktuator am Spindelende und einer Aufnahmehülse am Vorrichtungsende, kompatibel mit hydraulischen, manuellen und pneumatischen Standard-Spannvorrichtungen.
Der Spannantrieb ist an der Maschinenspindel befestigt, während die Aufnahmehülse an der Vorrichtungsstirnseite integriert ist. Angetrieben durch die Zugstange der Drehmaschinenspindel ermöglicht das System das automatische Öffnen und Schließen der Vorrichtung sowie das präzise Spannen ohne manuelle Einstellung und unterstützt so den schnellen Austausch verschiedener Vorrichtungstypen.

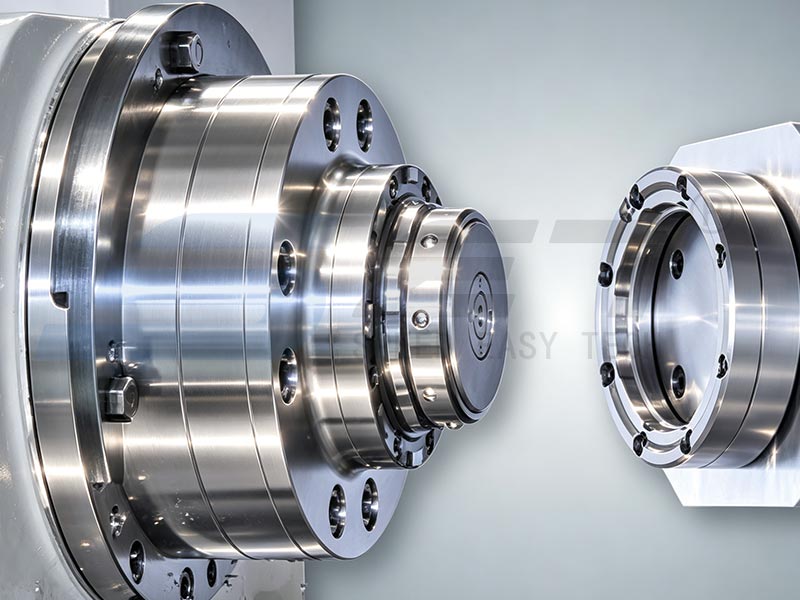

Die Kerneinheit verfügt über eine selbstzentrierende, doppelseitige Zwangsstruktur mit achteckigem Kegel. Das mehrflächige Passungsbegrenzungsdesign verbessert die Scherfestigkeit und erhöht die Positionierungssteifigkeit und Betriebsstabilität erheblich. Durch die Optimierung des Anzugsbolzendurchmessers und der Kraftübertragungsstruktur des Kolbens erzeugen die internen Verriegelungsstahlkugeln eine gleichmäßige und stabile Klemmkraft, um eine hochpräzise und starre Positionierungsleistung zu gewährleisten.
Ausgestattet mit durchgehenden, indexierten Anzugsbolzen unterstützt das System die Installation langer und ultrahoher Werkstücke, die im Spannfutter eingebettet sind. Es löst effektiv instabile Spannprobleme bei speziell geformten Bauteilen und passt sich den Bearbeitungsanforderungen mit großem Verfahrweg und hoher Steifigkeit an.

3. Technische Kernvorteile

3.1 Positionierungsgenauigkeit im Mikrometerbereich mit überragender Steifigkeit und Stabilität

Durch die Kombination von Achtkantkegel-Selbstzentrierung und Mehrpunkt-Stahlkugelverriegelung mit doppelten Einschränkungen liefert das System eine stabile Wiederholpositionierungsgenauigkeit innerhalb von 0,005 mm und eliminiert manuelle Ausrichtungsfehler und akkumulierte Abweichungen aus wiederholten Spannvorgängen.
Die doppelseitige Beschränkungsstruktur sorgt für eine starke Scherfestigkeit und sorgt für einen stabilen Klemmstatus ohne Vibrationen oder Verschiebungen bei schwerem Schneiden. Es passt sich vollständig an hochpräzise und hochbelastete Bearbeitungsszenarien an, einschließlich dünnwandiger Teile in der Luft- und Raumfahrt, Präzisionswellenkomponenten und schwerer Schmiedeteile.

CNC Lathe Flexible Machining Upgrade

3.2 Universelle Standardschnittstelle für schnelle Änderungen auf Minutenebene

Die einheitliche universelle Vorrichtungsschnittstelle ist mit horizontalen Drehfuttervorrichtungen der gesamten Serie kompatibel. Für einen schnellen Vorrichtungswechsel ist keine Modifikation der Werkzeugmaschine erforderlich. Das System unterstützt die Offline-Voreinstellung und erfordert lediglich einfaches Andocken und Verriegeln an Werkzeugmaschinen.
Die Zeit für den Wechsel einzelner Vorrichtungen wird auf 1–3 Minuten verkürzt, was die Leerlaufzeit der Maschine effektiv reduziert und die Produktionsflexibilität für die Herstellung gemischter Chargen mit mehreren Sorten erheblich verbessert.

3.3 Intelligente Erkennung und Luftblasreinigung für die unbemannte Produktion

Integrierte Luftdichtheitserkennungssensoren überwachen den Montage- und Verriegelungsstatus der Vorrichtung in Echtzeit und vermeiden so effektiv das Risiko unvollständiger Klemmung und lockerer Klemmung. Die integrierte Luftblas-Reinigungsstruktur entfernt automatisch Eisenspäne und Staub von den Positionierungsflächen und verhindert so Präzisionsabweichungen aufgrund von Restverunreinigungen.
Das System unterstützt eine kontinuierliche, unbeaufsichtigte Bearbeitung rund um die Uhr und ein nahtloses Andocken mit automatisierten Be- und Entladegeräten und schafft so eine solide Grundlage für intelligente, unbeaufsichtigte Werkstätten.

3.4 Verstärkte Hochleistungsstruktur für eine langfristige Produktion mit hoher Intensität

Die krafttragenden Kernkomponenten sind speziell für die Zerspanung schwerer Metalle optimiert und verfügen über eine strukturell verbesserte Schlagfestigkeit und Ermüdungsbeständigkeit. Das System unterstützt Millionen stabiler Verriegelungszyklen und sorgt so für eine stabile strukturelle Leistung und gleichbleibende Präzision bei langfristiger, kontinuierlicher Produktion mit hoher Auslastung.

3.5 Einheitliches Benchmark-System für prozessübergreifenden flexiblen Transfer

Das System integriert Bearbeitungs-, Kalibrierungs- und Inspektionsbenchmarks in einem einheitlichen Standard. Werkstücke können ohne wiederholte Positionierung über verschiedene Geräte und Arbeitsabläufe hinweg zirkulieren, wodurch sich angehäufte Bearbeitungsfehler vermeiden lassen.
Es kontrolliert wirksam die Spannverformung dünnwandiger Werkstücke und sorgt für eine gleichbleibende Maßgenauigkeit der Chargen, überwindet isolierte Produktionsbarrieren bei einzelnen Prozessen und passt sich an flexible Produktionslayouts am Fließband an.

CNC Lathe Flexible Machining Upgrade

4. Quantifizierbare Vorteile der Vor-Ort-Anwendung

Praktische Werkstatt-Anwendungsdaten belegen eine umfassende Produktionsoptimierung nach Einführung des SET-Achtkantkegel-Nullpunktspannsystems:
Verbesserte Rüsteffizienz und Maschinenauslastung
Manuelle Ausrichtungs- und Werkzeugeinstellungsvorgänge entfallen, wodurch die nebenschneidende Nebenzeit um über 90 % reduziert wird. Die durchschnittliche Maschinenauslastung steigt auf über 85 %, wobei die gesamte Produktionskapazität der Werkstatt um 30 % bis 55 % erhöht wird.
Stabile Bearbeitungspräzision und reduzierte Fehlerquote
Die wiederholte Positionierung im Mikrometerbereich vermeidet manuelle Fehler und optimiert die Kontrolle der Klemmverformung. Die Maßhaltigkeit der Werkstücke in Chargen wird erheblich verbessert, wodurch die Fehlerquote in der Werkstatt um mehr als 50 % gesenkt wird.
Die Automatisierungskompatibilität unterstützt die „Lights-Out“-Fertigung
Standardisierte Schnittstellen passen zu Roboterarmen und automatischen AGV-Handhabungssystemen und ermöglichen eine vollständige Prozessautomatisierung des Vorrichtungswechsels, der Werkstückspannung und der kontinuierlichen Bearbeitung. Der manuelle Arbeitsaufwand wird um über 40 % reduziert, was eine stabile, unbeaufsichtigte Drehproduktion rund um die Uhr unterstützt.
Kostengünstige inländische Alternative optimiert langfristige Produktionsausgaben
Das System dient als praktischer Ersatz für hochwertige importierte Vorrichtungen und zeichnet sich durch niedrigere Beschaffungskosten, kürzere Lieferzyklen und eine bequeme Wartung nach dem Verkauf aus. Modulare Komponenten sorgen für eine lange Lebensdauer, senken effektiv die durchschnittlichen Betriebskosten und verkürzen die Rückgabezyklen von Projekten.

5. Vollständige Anwendungskompatibilität

Kompatible Ausrüstung

Geeignet für CNC-Horizontaldrehmaschinen mit 8–10 Zoll Spannfutter, 4-Achsen-Horizontaldrehmaschinen, Dreh-Fräs-Verbundzentren und Hochleistungs-Horizontaldrehmaschinen. Es unterstützt die Vorinstallation neuer Geräte und die technische Nachrüstung alter Werkzeugmaschinen ohne umfangreiche Bettmodifikationen.

Kompatible Werkstücke und Produktionsmodi

Anwendbar auf verschiedene Präzisionsdrehteile, einschließlich Wellenkomponenten, Scheibenteile, dünnwandige Strukturteile für die Luft- und Raumfahrt, Getriebegehäuse und Motorspindeln. Es deckt kundenspezifische Einzelstückverarbeitung, kleine und mittlere Mischserienfertigung und standardisierte Massenfertigungsszenarien ab.

6. Fazit und Branchenausblick

Der Kern der flexiblen Fertigungsmodernisierung horizontaler Drehmaschinen liegt in der standardisierten und präzisen Rekonstruktion der Werkstückspann-Benchmarks. Das SET-Nullpunktspannsystem mit achteckigem Kegel löst typische industrielle Probleme wie langsames Umrüsten, instabile Präzision, unzureichende Spannsteifigkeit und schlechte Anpassungsfähigkeit der Automatisierung durch vier Hauptvorteile: achteckige beidseitige Zwangspositionierung, universelle Schnellwechselschnittstelle, intelligente adaptive Funktionen und eine Struktur mit hoher Steifigkeit für schwere Lasten, wodurch ein zuverlässiger Ersatz für importierte High-End-Vorrichtungen im Inland erreicht wird.
Im Zuge des industriellen Trends zur Herstellung mehrerer Sorten und geringer Liefermengen sind standardisierte Nullpunkt-Schnellwechselvorrichtungen zu einer unverzichtbaren Unterstützungsausrüstung für moderne Produktionslinien für horizontale Drehmaschinen geworden. Die Lösung hilft Bearbeitungsunternehmen, flexibel auf schwankende Auftragsanforderungen zu reagieren, den Automatisierungs- und Digitalisierungsgrad der Werkstätten zu verbessern und stabile langfristige Wettbewerbsvorteile in der präzisen intelligenten Fertigung aufzubauen.
Unternehmen mit Anforderungen an die Aufrüstung ihrer Drehvorrichtungen können sich an das technische Team von SET wenden, um maßgeschneiderte Nullpunkt-Spannungslösungen zu erhalten, die auf bestimmte Gerätemodelle, Werkstückspezifikationen und Produktionsmodi abgestimmt sind.
