Nullpunkt-Schnellwechsel-Spannlösung für Hochleistungs-Horizontalbohrwerke

Einführung

Horizontalbohrwerke sind unverzichtbare Bearbeitungsgeräte für das Tieflochbohren und die Präzisionshohlraumbearbeitung im schweren Formenbau. Dennoch sind die meisten Formenbaubetriebe mit ständigen Verarbeitungseinschränkungen konfrontiert, die durch herkömmliche Spannmethoden verursacht werden, einschließlich zeitaufwändiger Werkstückeinrichtung, inkonsistenter manueller Ausrichtungsgenauigkeit, ineffizientem Chargenwechsel und instabiler Positionierung bei großen und schweren Formkomponenten.
Suzhou SET Industrial Equipment System Co., Ltd. (SET) ist auf die Forschung und Entwicklung sowie die Herstellung industrieller Nullpunktpositionierungssysteme spezialisiert. Um die häufigsten Probleme bei der Bearbeitung schwerer Formen zu lösen, hat SET eine spezielle Nullpunkt-Schnellwechsel-Spannlösung für Horizontalbohrwerke entwickelt. Mit einer wiederholgenauen Positionierung im Mikrometerbereich und einer starren Schwerlast-Verriegelungsstruktur verbessert das System effektiv die Stabilität und Effizienz der Bearbeitung schwerer Formen und hilft Formenherstellern, flexible und ertragreiche Produktionsabläufe zu erreichen.

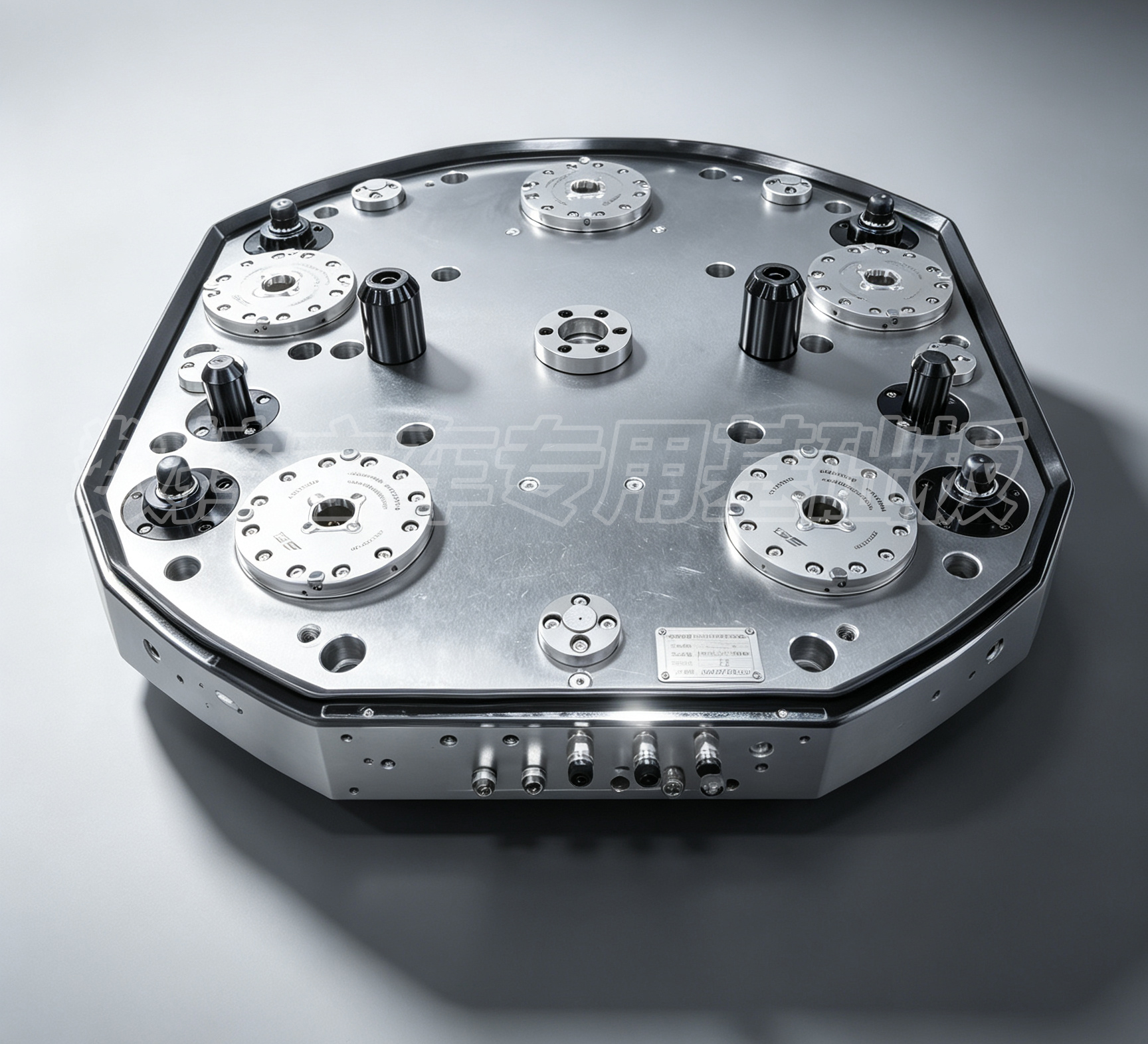

zero point positioning system

1. Herausforderungen der Branche: Wichtige Einschränkungen bei der horizontalen Bohrbearbeitung schwerer Formen

Schwere Formen, darunter Automobilplattenformen, große Spritzgussformen und Druckgussformen, zeichnen sich durch übergroße Abmessungen, hohes Gewicht, strenge Präzisionsanforderungen und Produktionseigenschaften mit hohem Mix und geringen Stückzahlen aus. Herkömmliche Spann- und Positionierungsmethoden führen zu mehreren Verarbeitungseinschränkungen für horizontale Bohrvorgänge:
Geringe Spanneffizienz : Während des Werkstückwechsels verbringen Bediener in der Regel 2 bis 3 Stunden mit der Ausrichtung der Messuhr und der Einstellung der Druckplatte. Längere Maschinenstillstandszeiten verringern die Gesamteffektivität der Ausrüstung erheblich, da die meisten Werkstätten die Maschinenauslastung unter 50 % halten.
Instabile Wiederholgenauigkeit der Positionierung : Die Ergebnisse der manuellen Ausrichtung variieren je nach Erfahrung des Bedieners und führen häufig zu Positionierungsabweichungen über 0,02 mm. Solche Inkonsistenzen führen leicht zu Problemen außerhalb der Toleranz bei der Koaxialität von Tieflochbohrungen und der Positionsgenauigkeit des Hohlraums, was zu einem Anstieg des Ausschuss- und Nacharbeitsanteils führt.
Vibrationen und Verschiebungen des Werkstücks bei starker Zerspanung : Die herkömmliche Druckplattenklemmung sorgt für eine verteilte Haltekraft. Bei starkem Materialabtrag neigen große Formwerkstücke dazu, zu vibrieren oder sich leicht zu verschieben, was zu einer schlechten Oberflächengüte und einem beschleunigten Werkzeugverschleiß führt.
Schlechte Produktionsflexibilität : Der Wechsel zwischen verschiedenen Formtypen erfordert oft eine Neujustierung der Vorrichtung und eine Neukalibrierung der Benchmarks. Der herkömmliche Arbeitsablauf kann sich nicht vollständig an die Anforderungen an die schnelle Lieferung von Formen mit mehreren Sorten und Kleinserien anpassen.

2. Vorteile der Lösung: Technische Merkmale des SET-Nullpunktpositionierungssystems

Das SET-Nullpunktspannsystem ist eine hochpräzise modulare Schnellwechsel-Spannlösung, die für schwere CNC-Werkzeugmaschinen entwickelt wurde. Das Mainstream-Modell LQNCZ-20-K ist strukturell für Schneidumgebungen mit hoher Belastung optimiert und verfügt über Präzisionspositionierung, starre Verriegelung, Betriebserkennung und vollständigen Antikontaminationsschutz, um perfekt zu den Bearbeitungsbedingungen horizontaler Bohrwerke zu passen.

2.1 Wiederholungspositionierung im Mikrometerbereich eliminiert manuelle Benchmark-Fehler

Das SET-Nullpunktsystem verfügt über eine konische selbstzentrierende Struktur mit Drei-Wege-Stahlkugelverriegelung und liefert eine stabile Wiederholungspositionierungsgenauigkeit von 0,005 mm, wodurch Fehler, die durch die manuelle Ausrichtung des Zifferblatts verursacht werden, effektiv minimiert werden.
Sobald Vorrichtungen oder Werkstücke zum ersten Mal kalibriert werden, können Paletten ohne wiederholte Ausrichtung frei zwischen Werkzeugmaschinen und Offline-Voreinstellungsstationen zirkulieren. Einheitliche Positionierungsbenchmarks gewährleisten eine gleichbleibende Maßhaltigkeit über prozessübergreifende und maschinenübergreifende Produktionsabläufe hinweg.

2.2 Starre Verriegelung für schwere Lasten für die stabile Bearbeitung großer Formen

Jeder LQNCZ-20-K-Nullpunktlokalisator bietet eine Standardklemmkraft von 17 kN mit sekundärer Druckverstärkungsunterstützung. Das strukturelle Design eliminiert das Radialspiel unter schweren Schnittbedingungen und sorgt so für einen hohen Widerstand gegen Bearbeitungsvibrationen und Schnittstöße.
Alle Positionierungseinheiten verfügen über ein vollständig geschlossenes Gehäuse und vollständige Dichtungsstrukturen, die Eisenspäne, Schneidflüssigkeit und Werkstattverunreinigungen wirksam isolieren. Das System behält seine zuverlässige Leistung über Millionen von Arbeitszyklen in rauen Nassbearbeitungsumgebungen bei.

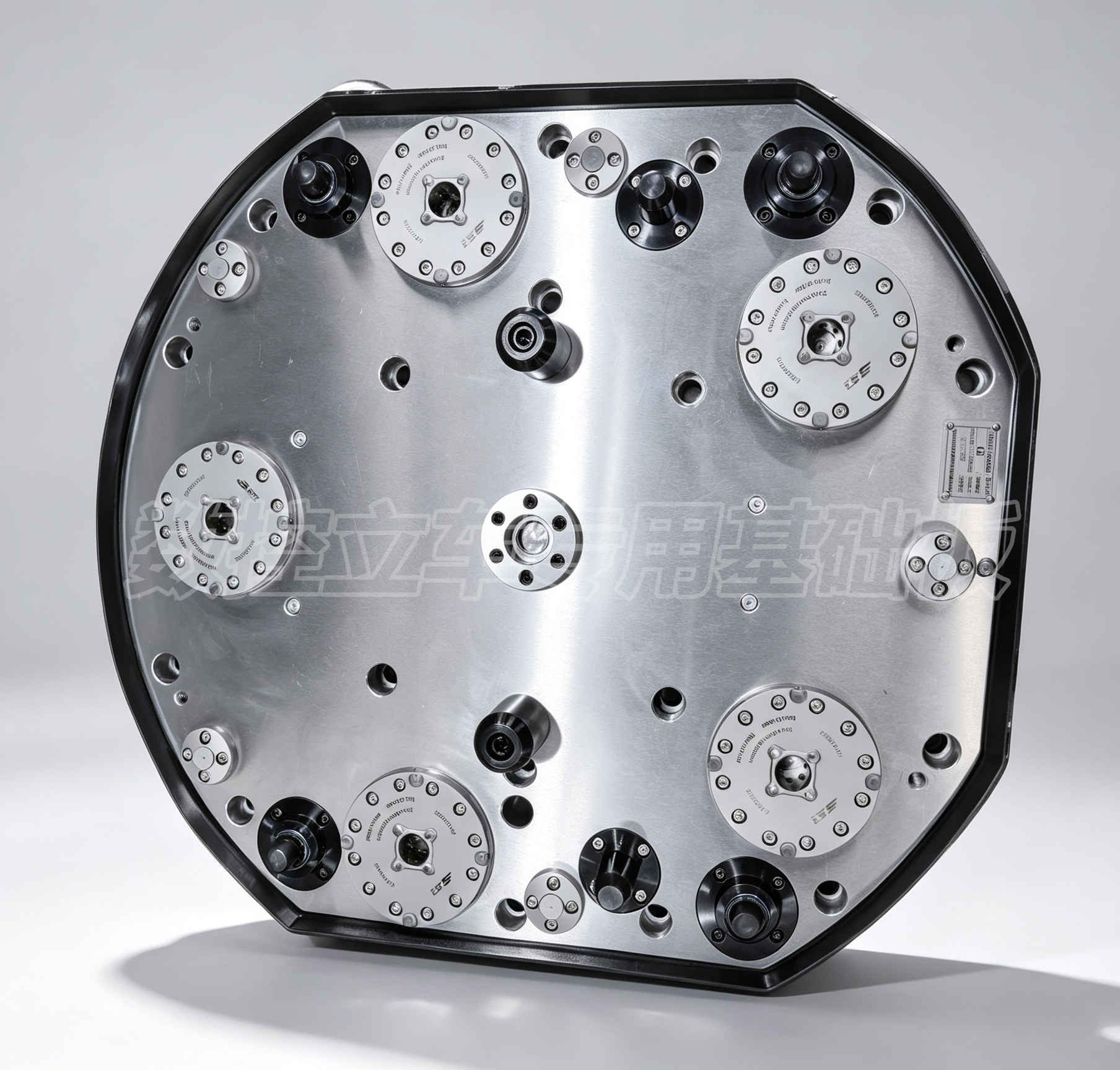

zero point positioning system

2.3 Der Schnellwechsel der zweiten Ebene verbessert die Rüsteffizienz erheblich

In Kombination mit SET-Nullpunktpaletten und T-Nuten-Grundplatten unterstützt die Lösung die vollständige Offline-Voreinstellung von Werkstücken und das Spannen außerhalb der Maschine. Werkzeugmaschinen bleiben beim Spannvorrichtungswechsel und bei der Werkstückjustierung nicht mehr im Leerlauf.
Die Werkstückwechselzeit wird von herkömmlichen 2 Stunden manueller Spannung auf weniger als 10 Sekunden Nullpunkt-Palettenwechsel reduziert. Anwendungsdaten vor Ort zeigen eine Reduzierung der Spannzeit um etwa 90 % und eine verbesserte Maschinenauslastung von über 90 %.

2.4 Intelligente Erkennung und automatische Reinigung reduzieren Betriebsrisiken

Jeder Nullpunktsucher ist mit Modulen zur Spannzustandserkennung und Luftdichtheitsüberwachung ausgestattet. Das System löst Alarmsignale aus, wenn die Palettenmontage unvollständig ist, und vermeidet so effektiv Positionierungsfehler, die durch verbleibende Späne oder Fremdpartikel verursacht werden.
Eingebaute zentrale Luftblasstrukturen reinigen automatisch die Positionierungskontaktflächen vor der Paletteninstallation und sorgen so für stabile und gleichbleibende Präzision bei kontinuierlichen Chargenbearbeitungszyklen.

3. Modularer Lösungsaufbau für Horizontalbohrwerke

SET bietet ein komplettes modulares Nullpunkt-Spannsystem, das auf die horizontale Bohrbearbeitung schwerer Formen zugeschnitten ist. Der gesamte Komponentensatz ist mit den meisten gängigen CNC-Horizontalbohrmaschinen und Horizontalbearbeitungszentren auf dem Markt kompatibel.

3.1 Konfiguration der Kernkomponenten

SET Nullpunkt-Grundplatte : Maßgeschneidert für Maschinen-T-Nuten-Arbeitstische mit hochpräziser Ebenheit, die als einheitlicher Positionierungs-Benchmark-Träger dient.
SET LQNCZ-20-K Nullpunktlokalisierer : Vollständig abgedichtete Schwerlast-Positioniereinheit mit integrierten Blasreinigungs- und Signalerkennungsschnittstellen.
SET Nullpunktpalette : Verstärkte Strukturpalette für die Installation schwerer Formen, mit vormontierten Positionierungs-Zugbolzen für schnelles und genaues Andocken.
SET Positionierungs-Anzugsbolzen : Gehärtete, hochfeste Anzugsbolzen, die präzise mit Nullpunkt-Lokatoren zusammenwirken, um eine gleichmäßige Verriegelungskraftübertragung zu gewährleisten.
SET Offline-Voreinstellstation : Unabhängiger Werktisch außerhalb der Maschine zum Spannen, Ausrichten und Prüfen von Formen, ohne die Bearbeitungszeit der Maschine in Anspruch zu nehmen.

3.2 Anwendbare Verarbeitungsszenarien

● Schwere Schimmelarten : Automobilabdeckungsformen, große Spritzgussformen, Druckgussformen
● Bearbeitungsprozesse : Tieflochbohren, Präzisionshohlraumfräsen, 5-Seiten-Bearbeitung, Mehrprozess-Verbundbearbeitung
● Produktionsmodi : High-Mix-Produktion mit geringem Volumen, flexible Fertigungszellen, robotergestützte automatische Be- und Entlademodernisierung

4. Standardmäßiger 4-Schritte-Workflow für eine effiziente Bearbeitung

Das SET-Nullpunktpositionierungssystem zeichnet sich durch eine einfache und standardisierte Bedienung aus und erfordert nur eine minimale professionelle Schulung für Werkstattmitarbeiter. Der gesamte Arbeitsprozess wird in vier Schritte vereinfacht:
Benchmark-Kalibrierung : Befestigen Sie die Nullpunkt-Grundplatte auf dem horizontalen Bohrwerks-Arbeitstisch und führen Sie eine einmalige Koordinatenkalibrierung durch, um einen stabilen einheitlichen Bearbeitungs-Benchmark festzulegen.
Offline-Werkstückspannung : Installieren und befestigen Sie schwere Formen auf Nullpunktpaletten an der Offline-Voreinstellungsstation, vollständige Ausrichtung und Präzisionsprüfung außerhalb der Maschine.
Schnelles Andocken von Paletten : Heben Sie die voreingestellte Palette auf den Arbeitstisch der Maschine, richten Sie die Zugbolzen an den Positionsgebern aus und schließen Sie die automatische Verriegelung innerhalb von 10 Sekunden ab.
Kontinuierlicher Produktionszyklus : Lassen Sie den Luftdruck ab, um die Paletten nach Abschluss der Bearbeitung zu entriegeln, ersetzen Sie sie durch neue voreingestellte Paletten und sorgen Sie für einen kontinuierlichen Maschinenbetrieb ohne Ausfallzeiten.

5. Praktische Produktionsvorteile und Datenverbesserung

Massenanwendungsfälle vor Ort in Formenbauwerkstätten haben nach der Einführung des SET-Nullpunkt-Schnellwechselsystems umfassende Verbesserungen bei Effizienz, Präzision und Produktionskosten bestätigt.

5.1 Effizienzsteigerung

Die Rüstzeit des Werkstücks wird von 2 Stunden manueller Bedienung auf nur 10 Sekunden verkürzt. Die Maschinenauslastung steigt von durchschnittlich 50 % auf über 90 %. Der Zyklus für den Formchargenwechsel ist erheblich optimiert, von einer halbtägigen manuellen Anpassung bis hin zu einem etwa 5-minütigen Palettenwechsel.

5.2 Präzisionsstabilitäts-Upgrade

Die Genauigkeit der wiederholten Positionierung wird von der herkömmlichen manuellen Ausrichtung von ±0,02 mm bis zur stabilen Systempositionierung von ±0,005 mm optimiert. Die Ausschuss- und Nacharbeitsraten in der Werkstatt werden von 5 % auf unter 0,5 % gesenkt. Die Koaxialität von Tieflochbohrungen kann stetig innerhalb von 0,01 mm gesteuert werden und erfüllt so die hohen Anforderungen an die Präzisionsformfertigung.

5.3 Reduzierung der Produktionskosten

Das System reduziert etwa 95 % der Arbeitszeit für die manuelle Ausrichtung und Vorrichtungseinstellung und ermöglicht es einzelnen Bedienern, mehrere Werkzeugmaschinen gleichzeitig zu verwalten. Die stabile Spannsteifigkeit reduziert die Vibration des Werkstücks bei starker Zerspanung, senkt den Werkzeugverschleiß um etwa 30 % und verlängert die Werkzeuglebensdauer. Die vollständig versiegelte, langlebige Struktur verlängert den Wartungszyklus der Vorrichtung auf bis zu Millionen von Vorgängen und reduziert so die Kosten für die langfristige Wartung der Ausrüstung und den Austausch der Vorrichtung.

6. Marken- und Fertigungsstärke

Suzhou SET Industrial Equipment System Co., Ltd. konzentriert sich seit mehr als zehn Jahren auf Forschung und Entwicklung sowie Fertigung von Nullpunktpositionierungssystemen und Schnellwechselvorrichtungen und unterstützt eine völlig unabhängige Produktion und strenge Qualitätskontrolle ohne Auslagerung der OEM-Verarbeitung.
● Ausgestattet mit einer professionellen Produktionsbasis in Suzhou und einem Labor für Präzisionstests bei konstanter Temperatur durchlaufen alle Produkte vor der Auslieferung drei Runden Präzisionskalibrierung.
● Verfügt über unabhängige geistige Eigentumsrechte und patentierte Technologien für konische Selbsthemmungs- und vollständige Anti-Chip-Dichtungsstrukturen und sorgt so für eine stabile technische Wettbewerbsfähigkeit im Bereich der industriellen Werkstückspannung.
●  Bedient mehr als 400 Formenbauunternehmen mit stabiler Wiedererkennung bei Stammkunden und langfristiger Teilnahme an Fachmessen wie der CCMT.
● Bietet lokale Dienstleistungen aus einer Hand, einschließlich maßgeschneidertem Lösungsdesign, Installation vor Ort, technischer Schulung und langfristigem After-Sales-Support.

7. Fazit

Ineffizientes manuelles Spannen und instabile Positionierung sind die Hauptfaktoren, die die Produktivität und Präzision bei der horizontalen Bohrbearbeitung schwerer Formen einschränken. Die Nullpunkt-Schnellwechsel-Spannungslösung von SET löst herkömmliche Probleme bei der Verarbeitung effektiv durch eine stabile Wiederholpositionierung von 0,005 mm, eine starre Verriegelung für schwere Lasten, einen Palettenwechsel auf der zweiten Ebene und einen intelligenten Kontaminationsschutz.
Das System hilft Formenherstellern, die Produktionskosten zu senken, die Bearbeitungsqualität zu stabilisieren, die Effizienz des Anlagenbetriebs zu verbessern und eine flexible Produktionsmodernisierung zu realisieren. Von der traditionellen manuellen Ausrichtung bis zur modernen Offline-Voreinstellung und dem schnellen Palettenwechsel bietet SET zuverlässige und kostengünstige Lösungen zur Nullpunktpositionierung für die horizontale Bohrbearbeitung schwerer Formen und unterstützt so die qualitativ hochwertige Entwicklung der Präzisionsfertigungsindustrie.
Unternehmen, die eine Aufrüstung der Horizontalbohrwerk-Vorrichtungen planen, können das technische Team von SET bezüglich Maschinentyp, Werkstückgröße, Bearbeitungslast und Automatisierungsanforderungen konsultieren, um maßgeschneiderte Konfigurationslösungen für die Nullpunkt-Aufspannung zu erhalten.
