Kann die Nullpunkt-Grundplatte direkt auf vorhandenen T-Nuten-Maschinentischen installiert werden?

Einführung

Bei der Modernisierung moderner Fertigungsanlagen fragen Werksleiter und Verfahrenstechniker häufig nach einer praktischen Nachrüstlösung: ob eine Nullpunkt-Grundplatte und ein Schnellwechselvorrichtungssystem auf Standard-T-Nuten-Maschinentischen montiert werden können .
Viele Produktionswerkstätten beabsichtigen, die Spanneffizienz zu verbessern, ohne neue Werkzeugmaschinen anzuschaffen, und so einen kostengünstigen und schnellen Werkstückwechsel zu realisieren. Die klare Schlussfolgerung ist, dass eine solche Nachrüstung der Fall ist technisch machbar . Eine einfache Schraubenbefestigung kann jedoch keine langfristige Stabilität gewährleisten. Das gesamte Upgrade erfordert einen standardisierten Präzisionsbetrieb und vermeidet häufige Konstruktionsfehler.

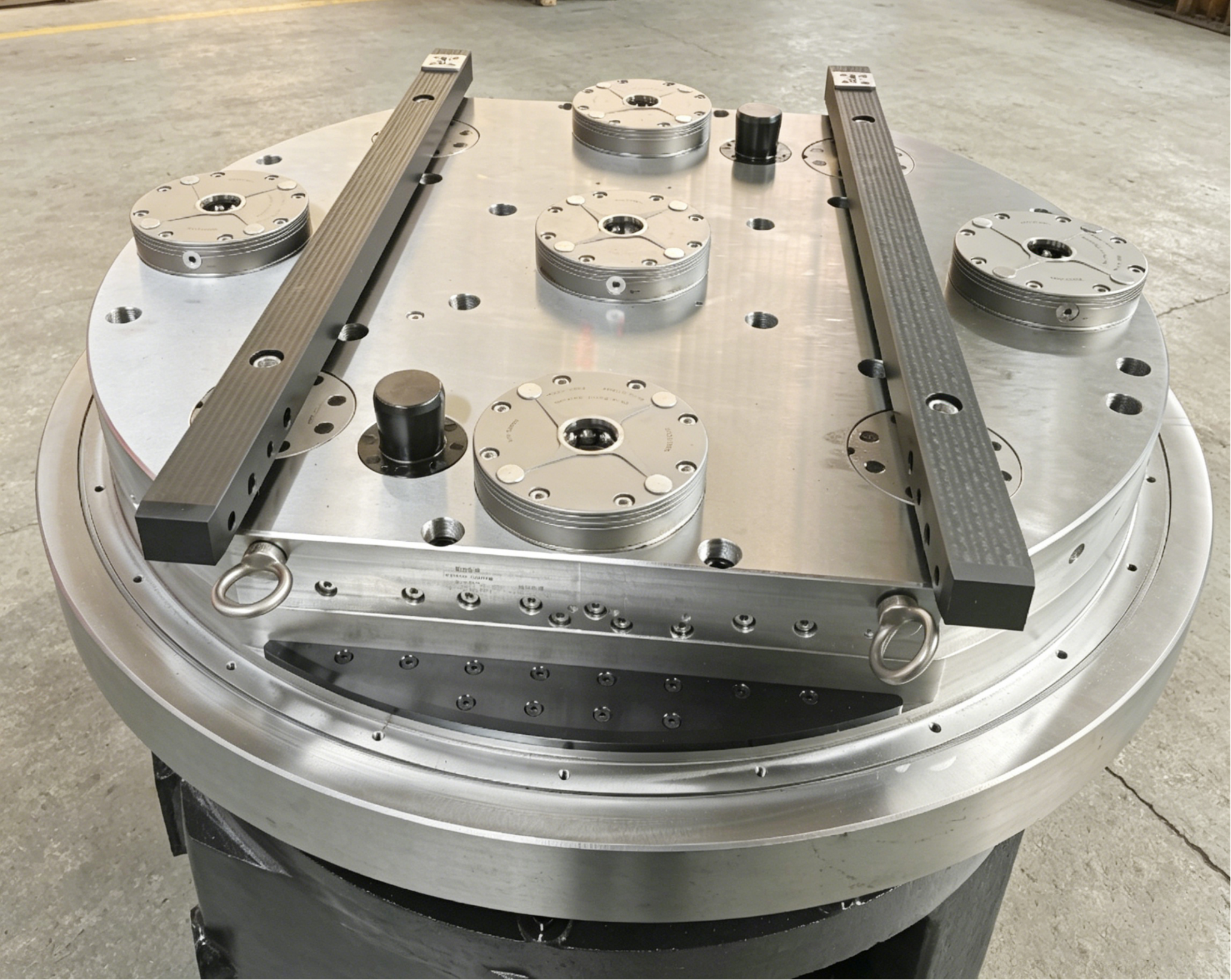

Zero point base plate for T-slot table

1. Machbarkeit und Präzisionsanpassung der Nullpunkt-Nachrüstung des T-Nutentisches

Der originale Werks-T-Nut-Arbeitstisch ist eine universelle tragende Struktur, die mit Nullpunkt-Positionierungsgrundplatten ausgestattet werden kann. Um eine dauerhafte Verarbeitungsstabilität zu gewährleisten, müssen Grundplatte und Arbeitstisch eine integrierte, steife Struktur bilden.
Wenn das Gerät lediglich mit T-Bolzen befestigt wird, kann es kurzfristig normal funktionieren. Doch unter ständiger Schnittkraft und Vibration in der Massenproduktion neigt die Grundplatte zu Mikroverschiebungen, was zu einer allmählichen Verschlechterung der Wiederholgenauigkeit der Positionierung führt.
Ein standardisierter und zuverlässiger Nullpunkt-Grundplatten-Upgrade-Prozess umfasst drei Kernschritte:

1.1 Vorfixierung und stabile Unterstützung

Nutzen Sie die Original-T-Nuten der Werkzeugmaschine und die passenden T-Bolzen, um die vorläufige Positionierung und Verriegelung der Nullpunkt-Grundplatte abzuschließen. Hochwertige Grundplatten übernehmen P20H-legierter Stahl , zeichnet sich durch hervorragende Korrosionsbeständigkeit und strukturelle Stabilität aus und eignet sich für langfristige Nassbearbeitungsumgebungen mit Eintauchen in Schneidflüssigkeit.

1.2 Positionierung des Kegelstifts (Kernverfahren)

T-Bolzen bieten nur eine vertikale Spannkraft und können der seitlichen Aufprallkraft und dem Schnittdrehmoment, die während der Bearbeitung entstehen, nicht standhalten. Nach der präzisen Kalibrierung der Grundplattenposition werden zwei φ16-Kegelstifte für die doppelte Positionierung installiert. Diese Struktur fixiert die relative Position zwischen der Grundplatte und dem Arbeitstisch fest und eliminiert so effektiv Verschiebungsrisiken im Langzeitbetrieb.

1.3 Vollpräzise Kalibrierung und Abnahme

Führen Sie nach der Installation und Fixierung eine umfassende Präzisionserkennung und -korrektur durch. Die Prüfung umfasst die Ebenheit der Grundplatte und die Koaxialität zwischen der Grundplattenreferenz und der Maschinenspindel. Gemäß den Industriestandard-Abnahmespezifikationen wird der Planlauffehler nach der Palettenverriegelung innerhalb kontrolliert 0,02 mm und erfüllt die Präzisionsanforderungen der meisten mechanischen Bearbeitungsszenarien.

2. Standardkonfigurationslösung für T-Slot-Tisch-Nullpunkt-Upgrade

Basierend auf umfangreichen Nachrüsterfahrungen vor Ort lässt sich die ausgereifte Konfiguration des Nullpunkt-Schnellwechselsystems für T-Nuten-Arbeitstische wie folgt zusammenfassen und ist für die meisten Vertikaldrehmaschinen und Bearbeitungszentren geeignet:
  • Layout der Nullpunktpositionierer : Ausgestattet mit 4–7 Sätzen Positionierungseinheiten entsprechend der Grundplattengröße, wobei die stabile Anordnung von übernommen wird 1 Zentraleinheit 3–6 Peripherieeinheiten um die Stressverteilung auszugleichen.
  • Lastangepasste Einheitenauswahl : Positioniereinheiten mit entsprechender Spannkraft je nach Werkstückgewicht und Schnittlast auswählen. Hochlast- und Hartmaterialbearbeitungsszenarien werden mit Hochleistungs-Nullpunkteinheiten kombiniert, um die Gesamtsteifigkeit zu verbessern.
  • Vorführungsstifte : Ausgestattet mit groben Führungsstrukturen, um eine schnelle Palettenlandung und -positionierung zu unterstützen, wodurch manuelle Bedienungsschwierigkeiten reduziert und die Umrüsteffizienz verbessert werden.
  • Integrierter pneumatischer Schaltkreis : Die Grundplatte ist mit schnell einsetzbaren Luftanschlüssen ausgestattet, um die Entriegelung der Nullpunkteinheit, die Sitzerkennung und die Statusrückmeldung zu unterstützen.
  • Komplette Schutzkomponenten : Ausgestattet mit unteren Schutzabdeckplatten, um das Eindringen von Eisenresten, Schneidflüssigkeit und Verunreinigungen in die Positionierungskontaktfläche zu verhindern und so die Lebensdauer des Positionierungssystems zu verlängern.

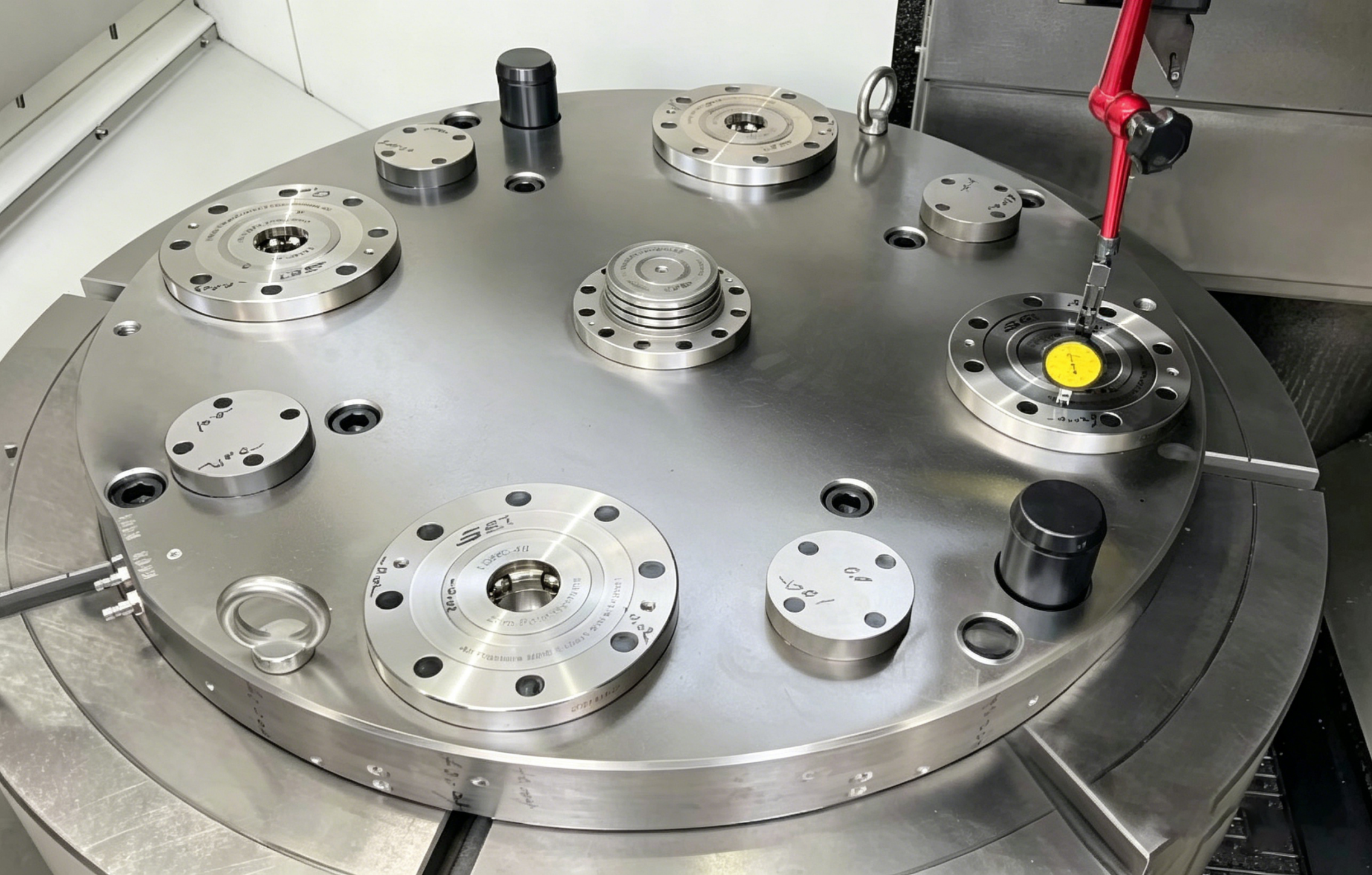

Zero point base plate for T-slot table

3. Drei kritische Fallstricke, die es bei der Nullpunkt-Nachrüstung zu vermeiden gilt

Die meisten instabilen Betriebsprobleme modifizierter Nullpunktsysteme sind auf eine nicht standardmäßige Konstruktion und eine unangemessene Konfiguration zurückzuführen. Die drei häufigsten versteckten Risiken werden als Referenz aufgeführt:

3.1 Falsche Auswahl des Grundplattenmaterials

Längeres Eintauchen in Schneidflüssigkeit führt bei gewöhnlichen Stahlplatten zu Oxidation und Korrosion, was zu Lochfraß auf der Oberfläche und Abweichungen von der Ebenheit führt. Für nachhaltige Arbeitsbedingungen bei der Nassverarbeitung Grundplatten aus P20H- oder höherwertiger Legierung werden empfohlen, um eine stabile Oberflächengenauigkeit und Korrosionsschutzleistung sicherzustellen.

3.2 Nur-Schrauben-Fixierung ohne Positionierungsstifte

Die Einzelbolzenverriegelung kann die seitliche Schnittkraft und das Drehmoment nicht ausgleichen. Bei langfristiger Serienproduktion kommt es zu geringfügigen Verschiebungen der Grundplatte, was zu einer verringerten Wiederholgenauigkeit und gelegentlichen Abweichungen der Werkstückabmessungen führt. Die passende Positionierung des Kegelstifts ist die kostengünstigste und zuverlässigste Lösung.

3.3 Ungeplanter pneumatischer Schaltkreisaufbau

Pneumatische Nullpunktsysteme sind für die vollständige Entriegelung und Signalerkennung auf eine stabile Luftversorgung angewiesen. In der frühen Nachrüstungsphase ist eine sinnvolle pneumatische Auslegung erforderlich. Bei rotierenden Geräten wie Vertikaldrehmaschinen sind unterstützende Drehverteiler unerlässlich, um eine kontinuierliche und stabile Luftversorgung sicherzustellen und Platz für spätere intelligente Modernisierungen zu schaffen.

4. Vor-Ort-Nachrüstungsfall- und Effizienzsteigerungsdaten

Ein Fertigungsunternehmen in Ningbo hat die Modernisierung des Nullpunktsystems für seine Vertikaldrehmaschine mit originalem T-Nuten-Arbeitstisch abgeschlossen. Bei dem Projekt wurde eine Nullpunkt-Grundplatte mit φ1000-Spezifikation verwendet, die mit Standardpaletten und Spannstiften kombiniert wurde, um ein komplettes Schnellwechselvorrichtungssystem aufzubauen.
Nach stabilem Betrieb und Tests erzielte das Projekt herausragende Optimierungseffekte:
  • Vorrichtungswechselzeit : Reduziert von der herkömmlichen manuellen Klemmung von 15 bis 20 Minuten auf innerhalb von 30 Sekunden für Nullpunkt-Schnellwechsel.
  • Positionierungsgenauigkeit : Die Wiederholpositionierungsgenauigkeit des Mutter-Scheiben-Systems wird innerhalb stabil gesteuert 0,01 mm .
  • Hochleistungsverarbeitungskapazität : Unterstützt das Schneiden von Werkstücken mit hoher Härte von HRC58–64 mit einer einzigen Schnitttiefe von bis zu 2 mm und sorgt für eine stabile Bearbeitungssteifigkeit.
  • Intelligente Erweiterung : Ausgestattet mit automatischen Luftblasreinigungs- und Sitzerkennungsfunktionen, kompatibel mit automatischen Be- und Entladelinien für die anschließende intelligente Aufrüstung.

5. Fazit

Bestehende Standard-T-Nuten-Maschinen-Arbeitstische unterstützen die Installation der Nullpunkt-Grundplatte und die Nachrüstung von Schnellwechselsystemen. Es handelt sich um ein äußerst praktisches System zur Modernisierung der Ausrüstung, um die Kapazität alter Werkzeugmaschinen zu aktivieren und die Produktionseffizienz mit geringen Investitionen zu verbessern.
Um einen langfristig stabilen Betrieb des modifizierten Systems zu gewährleisten, müssen drei Schlüsselstandards umgesetzt werden: Verwendung von Grundplatten aus korrosionsbeständiger Legierung, die für industrielle Verarbeitungsumgebungen geeignet sind, Installation von Kegelstiften, um eine Verschiebung der Grundplatte zu vermeiden, und vollständige Planung des pneumatischen Schaltkreises im Voraus für eine intelligente Erweiterung.
Die Modernisierung der Ausrüstung erfordert keinen häufigen Austausch neuer Werkzeugmaschinen. Eine standardisierte Nullpunkt-Schnellwechseltransformation kann die Zeit für den Spannvorrichtungswechsel effektiv verkürzen, manuelle Einstellfehler reduzieren und die Auslastung von Werkzeugmaschinen in Bearbeitungswerkstätten verbessern.
Wenn Sie Ausrüstungsaufrüstungspläne für alte Werkzeugmaschinen haben, können Sie Maschinentyp, Werkstückgröße und Bearbeitungslastparameter angeben, um maßgeschneiderte Nachrüstlösungen für Nullpunkt-Grundplatten und professionelle Konfigurationsvorschläge zu erhalten.
