"Schnelle Änderung in 5 Minuten! Aufdecken der endgültigen Effizienz des Suede -Null -Positionierungssystems."

Systemprinzip:

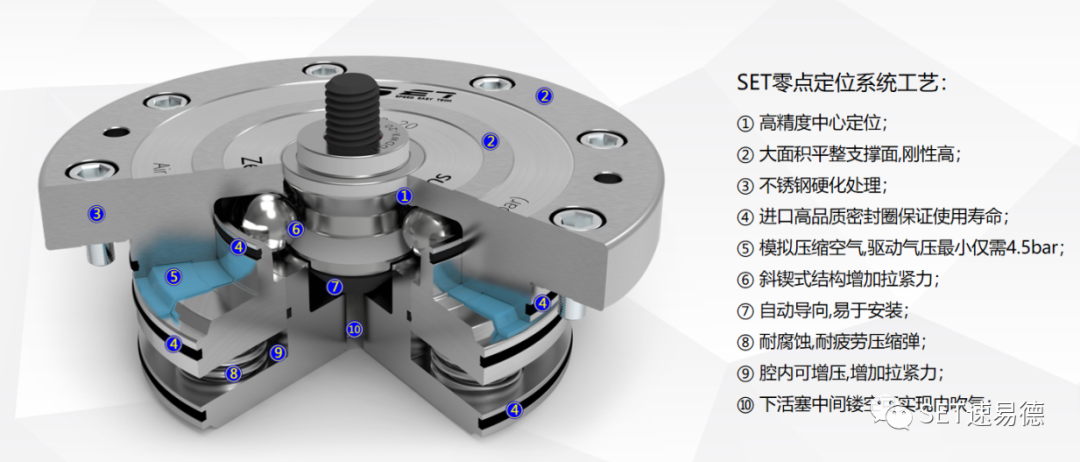

Das Nullpunktpositionierungssystem gehört zum Schließmechanismus, der während der Belüftung geöffnet und aus der Luft gesperrt wird. Wenn der hydraulische Druck oder der Luftdruck auf das Null -Positionierungssystem ausgeübt wird, wird der Druck die Feder durch den Kolben komprimiert, und die Stahlkugel verbreitet sich auf beide Seiten. Die Klemme hängt von der internen starken Feder ab, und während des normalen Betriebs ist keine Luftquelle erforderlich. Das schnelle Veränderungssystem besteht aus verschiedenen Arten von Positioniermodulen, die Verwendung ist nicht derselbe, der Körper ändert sich, der Nagel ändert sich auch in Positionierer, Positionierungsstift, Orientierungsstift, Sperrstift, gehört zur klassischen Positionierung "One Side Two Pin".

Ein weiteres Merkmal des Nullpunktsystems ist die doppelte Funktion: Positionierung und Klemmung werden gleichzeitig mit einer Genauigkeit von weniger als 5 μs durchgeführt. Der kurze konische Positionierungsstift macht die Kontaktoberfläche vollständig geschlossen und hat die Funktion des Selbstversperrens. Die Positionierungsklemme ermöglicht eine bestimmte radiale Abweichung und Winkelabweichung, die bestimmte Vorteile für die automatische oder manuelle Belastung und Entladung hat.

Die Eigenschaften des Null -Positionierungssystems
Selbstverstärkerer Klemmmechanismus

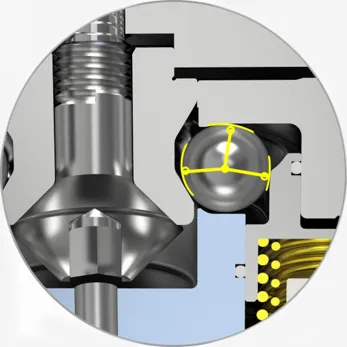

Die dreiseitige Kugelklemmmethode muss die Luftquelle bei der Verwendung nicht anschließen, und die mechanische Federkeilstruktur wird geklemmt, und die Luftquelle ist nur erforderlich, wenn das Entsperren geöffnet wird.

Höherer geneigter Belastungswinkel

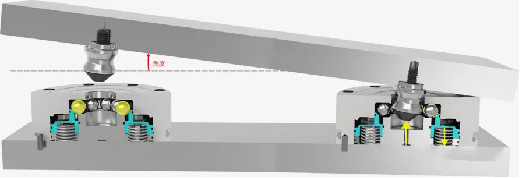

Wenn das Gerät ersetzt wird, da es nicht absolut horizontal sein kann, können die Anforderungen an die Fachkipp relativ hoch sind. Dieser Locator kann dieses Problem lösen. Dieser Locator im Vergleich zu anderen Marken auf dem Markt kann der Neigungswinkel von 1,2 Grad 1,2 Grad, das Neigungswinkel dieses Lokators, zu einem Lokator von 30 Grad. Reduziert die Schwierigkeit des Betriebs und das Risiko einer Schädigung des Null -Positionierers. Darüber hinaus ist jedes Tablett in eine dicke Positionierungsführunghülle eingebettet, die eine bestimmte Aufprallfestigkeit aufweisen sollte, wodurch der exzentrische Abstand des Nagels ± 5 mm beträgt, wodurch die Klemmseffizienz verbessert wird. Die Hebezeit der Palette von der Außenseite der Maschine bis zum Tischschale wird auf die schnellste 5 min reduziert (einschließlich des Disassemblierens, Bindens und Laufens).

Geeignet für automatisierte Inspektion und Reinigung

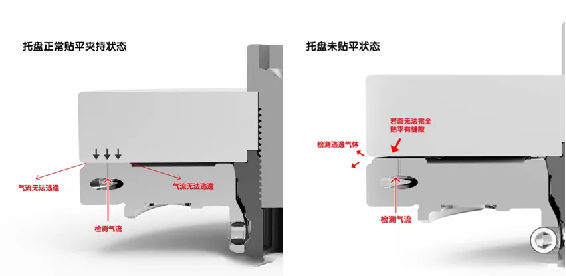

Um die Stabilität des Tabletts zu gewährleisten und die Positionierungsanforderungen zu erfüllen, sollte der Null -Positionier ein Klemmerkennungsgerät hinzufügen. Der Zweck dieses Geräts besteht darin, sicherzustellen, dass der Null -Positionier die Positionierungsfläche des Faches vollständig kontaktieren kann, und es gibt keinen Eisenschnitt oder andere Trümmer in der Mitte. Sein Arbeitsprinzip ist in Abbildung (1) dargestellt. Die Erkennungsluft füllt den Luftdruck außerhalb des Lochs (0,2 mPa) frei. Stellen Sie den Bewertungswert des Durchflusssensors ein. Wenn das Tablett nicht flach mit dem Positionierer ist, wie in Abbildung 2 gezeigt, entweichen das nachgewiesene entkommende Gas entlang des Spaltes nach außen, und der Durchflusssensor bestimmt den Flussdifferenz, um die Klemmerkennung zu realisieren. Das Erkennungsloch sprüht auch 0,6 MPa -Reinigungsdruck nach außen, um die Stoma -Reinigung zu gewährleisten. Mehrere Locators können gleichzeitig erkannt werden, wodurch die Kosten gesenkt werden. 2. Sobald es in mehreren Positionierern einen Leckflusswert gibt, steht er mit dem voreingestellten Flusswert nicht überein, sodass er sicherer ist. 3. Die Erkennungsmethode ist direkter, das Tablett ist nicht geladen und der leere Stellverschluss kann erkannt werden.

Anwendungsfall
Das modulare System verfügt über professionelle Standardmodule für die direkte Klemmung von Werkstücken sowie Mikro- und Klein -Teile, sodass die Installation, Positionierung und Klemmung einzelner Klemmgeräte, Werkstücktabletts oder Werkstücke, die mit der Positionierung von Stiften in der Maschine ausgestattet sind, in kurzer Zeit bis zur Referenzgenauigkeit mit dem tatsächlichen Klemmbetrieb ausgestattet sind, der während der Verarbeitung außerhalb der Maschine ausgeführt wurde.

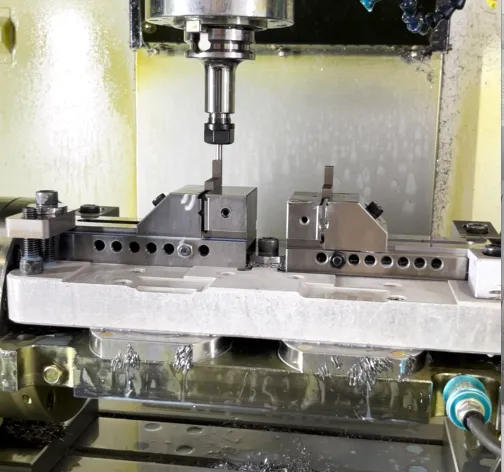

Schnellwechseltablett Eingerichtetes Klemmgerät einrichten

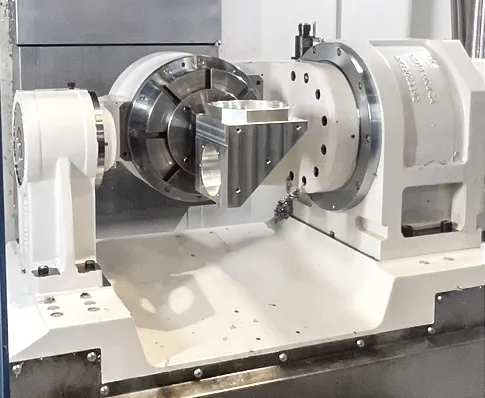

Die mit dem Set Null -Positionierungssystem ausgestattete rotierende Brücke kann nach Bedarf das Gripper -Tablett oder das individuelle Werkstück ersetzen.

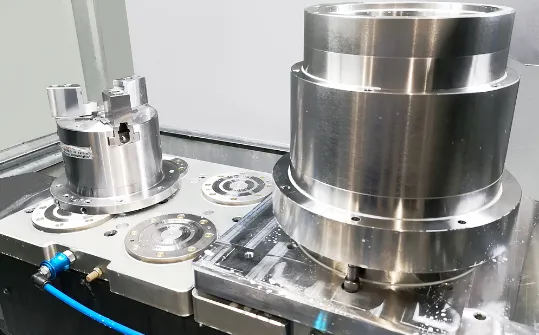

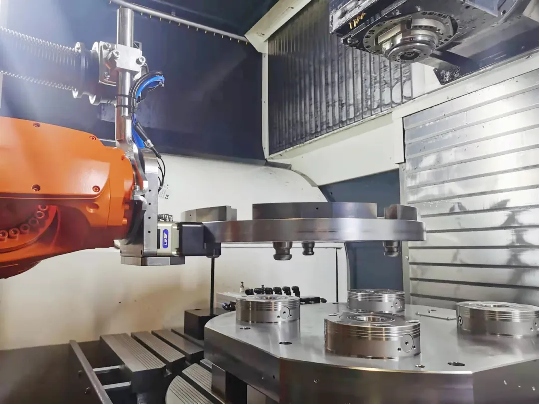

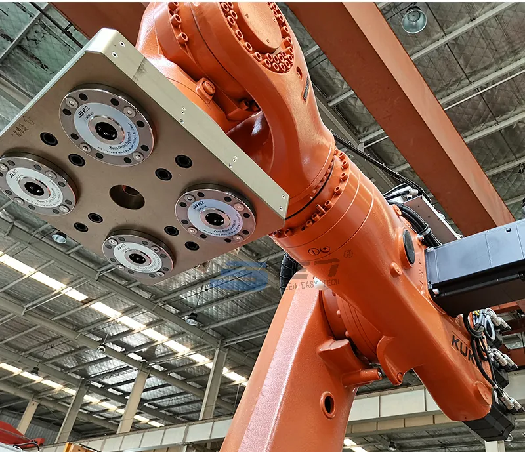

Das Nullpunkt -Positionierungssystem wird verwendet, um die Bearbeitungsstabilität bei der automatischen Maschinenzufuhr zu erreichen.

In den Montageanwendungen wird das Set Zero -Positionierungsfach als Trägersystem verwendet, und der sich verjüngende Positionierungsstift verhindert, dass das Tablett während des Austauschs einlagert.

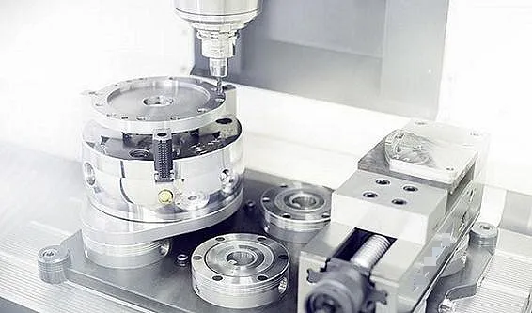

In einer speziellen Verarbeitungsumgebung kann das Werkstück direkt durch Einstellen des Prozesslochs oder mit dem Werkstück durch das Tablett klemmt werden, und fünf Seiten können gleichzeitig verarbeitet werden, wodurch komplexe traditionelle Prozesse beseitigt werden.

Wir verfügen über ein umfassendes Portfolio an Fixture -Produkten und professionellen F & E -Technologie, wobei langjährige akkumulierte Erfahrung seit Jahrzehnten eine tiefe Kultivierung der Branche bieten kann, um eine Vielzahl von Bedürfnissen von Technologielösungen der Automatisierung zu erfüllen, die Hersteller von Automatisierungsbranche zu senken und die Effizienz zu steigern, die Kernwettbewerbsfähigkeit von Unternehmen zu verbessern. Das kritische ist, dass unsere Lösungen für das Null-Positionierungssystem eine Vielzahl von praktischen Anwendungsszenarien erfüllen können.
