Handbuch konischer Pulldown-Typ (Doppelkopf-Typ)

  • Wiederholungsgenauigkeit < 0,005 mm
  • Klemmkraft: 8kn
  • Zulässiges Befestigungsdrehmoment: 8nm
  • Handbuch konischer Pulldown-Typ (Doppelkopf-Typ)
  • Handbuch konischer Pulldown-Typ (Doppelkopf-Typ)
  • Handbuch konischer Pulldown-Typ (Doppelkopf-Typ)
Detailzeichnung
  • Handbuch konischer Pulldown-Typ (Doppelkopf-Typ)
  • Handbuch konischer Pulldown-Typ (Doppelkopf-Typ)
  • Handbuch konischer Pulldown-Typ (Doppelkopf-Typ)
Kontaktieren Sie uns
Suzhou Set Industrial Equipment System Co., Ltd. Produktparameter Suzhou Set Industrial Equipment System Co., Ltd. Zeichnung Suzhou Set Industrial Equipment System Co., Ltd. Datendownload Suzhou Set Industrial Equipment System Co., Ltd. Passendes Zubehör

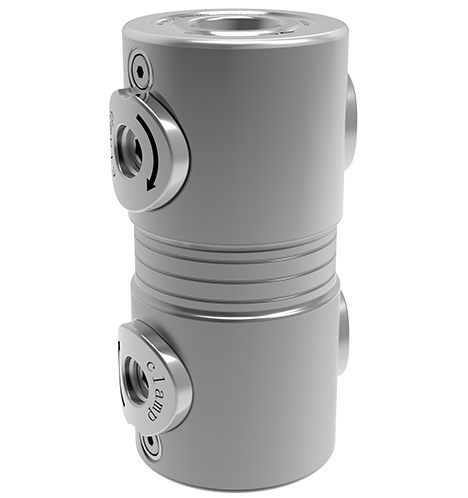

Produktübersicht

Sein Material ist verhärteter Edelstahl. Es kann durch den manuellen Betrieb freigeschaltet und geklemmt werden.

Die sich wiederholende Positionierungsgenauigkeit < 0,005 mm. Die Klemmkraft des einzelnen Locators beträgt 8 Kn. Das zulässige Befestigungsdrehmoment beträgt 8 nm.

Es gilt für die Bearbeitungs- und Montagefelder von Formen. Es ist geeignet, um den Betriebsmodus der Mittelstrecke schnell einzustellen.

Handbuch konischer Pulldown-Typ (Doppelkopf-Typ)
Produkteigenschaften
  • Es kann durch den manuellen Betrieb freigeschaltet und geklemmt werden.

  • Wiederholte Positionierungsgenauigkeit < 0,005 mm;

  • Es gilt für die Bearbeitungs- und Montagefelder der Formen;

Suzhou Set Industrial Equipment System Co., Ltd.
  • Material: Ausgehärteter Edelstahl;

  • Es hat eine hohe Klemmkraft;

  • Es ist geeignet, um den Betriebsmodus der Mittelstrecke schnell einzustellen.

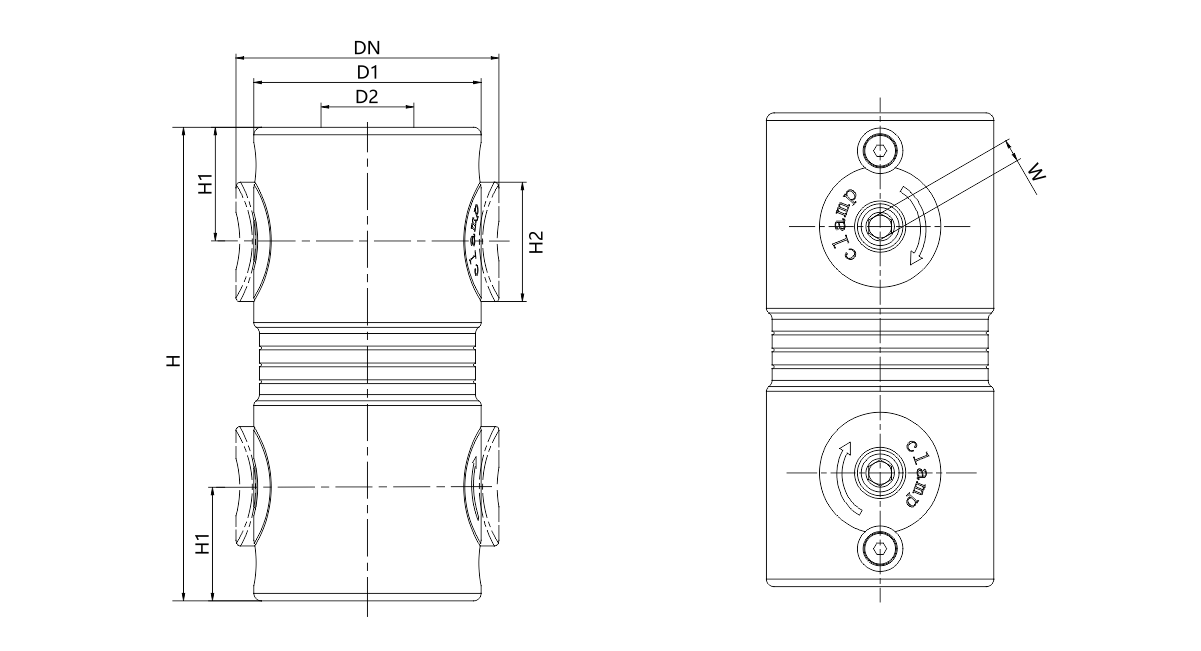

Produktabmessungsdiagramm

Dimensionszahl Verriegelungsmethode Klemmkraft (KN) Zulässiges Befestigungsdrehmoment (NM) Gewicht (kg)
CP40-80D Manueller Betrieb 8 8 2
CP60-125D Manueller Betrieb 15 22 2.6
CP80-160D Manueller Betrieb 25 50 5.8

Dimensionszahl Dn D1 ØD2 H (± 0,01)

H1

H2 W
CP40-80D 46 40 12 80 20 22 4
CP60-125D 69 60 18 125 30 32 6
CP80-160D 91 80 22 160 40 44 8
