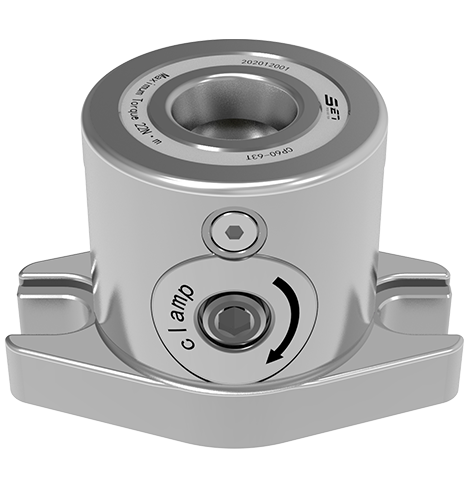

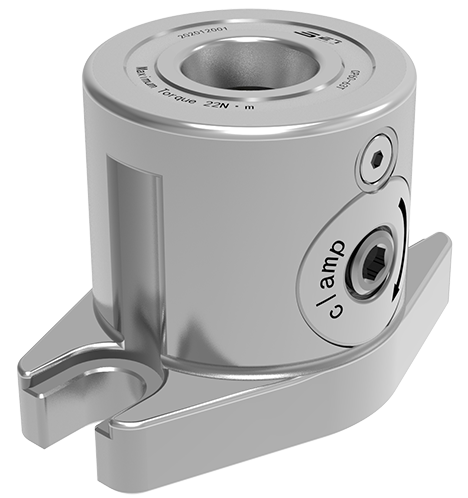

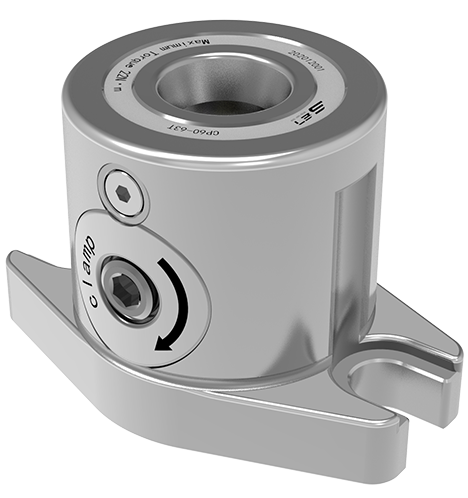

Sein Material ist verhärteter Edelstahl. Es kann durch den manuellen Betrieb freigeschaltet und geklemmt werden.
Die sich wiederholende Positionierungsgenauigkeit ＜ 0,005 mm. Die Klemmkraft des einzelnen Locators beträgt 8 Kn. Das zulässige Befestigungsdrehmoment beträgt 8 nm.

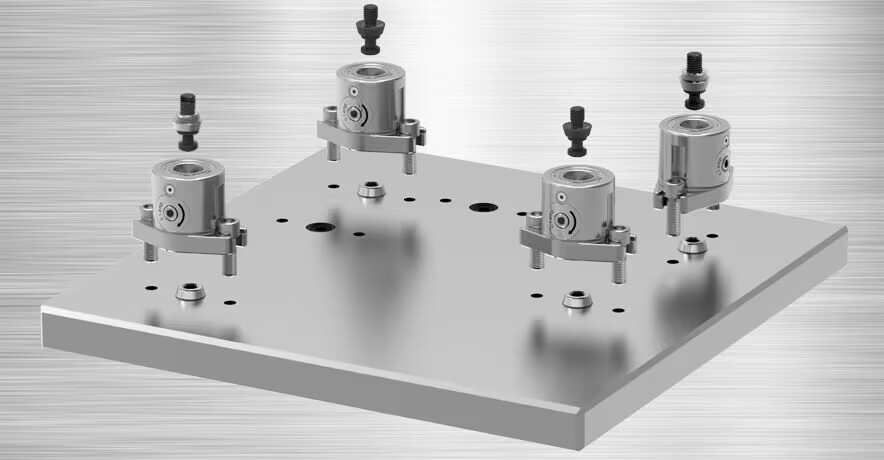

Es gilt für die Bearbeitungs- und Montagefelder von Formen. Es ist geeignet, um den Betriebsmodus der Mittelstrecke schnell einzustellen.
Es kann durch den manuellen Betrieb freigeschaltet und geklemmt werden.
Wiederholte Positionierungsgenauigkeit ＜ 0,005 mm;
Es gilt für die Bearbeitungs- und Montagefelder der Formen;
Material: Ausgehärteter Edelstahl;
Es hat eine hohe Klemmkraft;
Es ist geeignet, um den Betriebsmodus der Mittelstrecke schnell einzustellen.
| Dimensionszahl | VerriegelungsmethoDe | Klemmkraft (KN) | Zulässiges Befestigungsdrehmoment (NM) | Gewicht (kg) |
|---|---|---|---|---|
| CP40-40T | Manueller Betrieb | 8 | 8 | 0.8 |
| CP60-63T | Manueller Betrieb | 15 | 22 | 1.4 |
| CP80-80T | Manueller Betrieb | 25 | 50 | 3.3 |

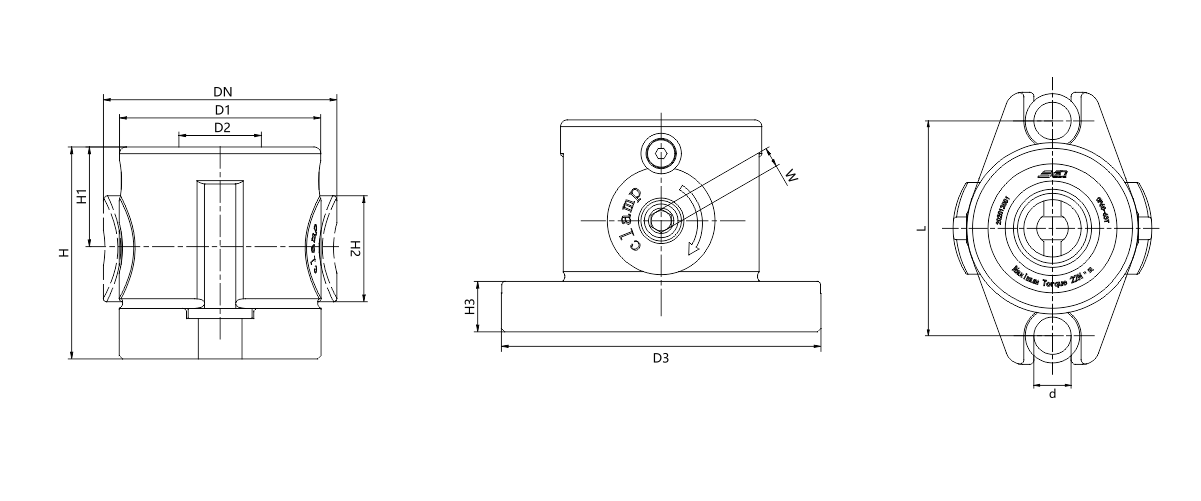

| Dimensionszahl | Dn | D1 | ØD2 | D3 | H (± 0,01) | H1 | H2 | H3 | L | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
