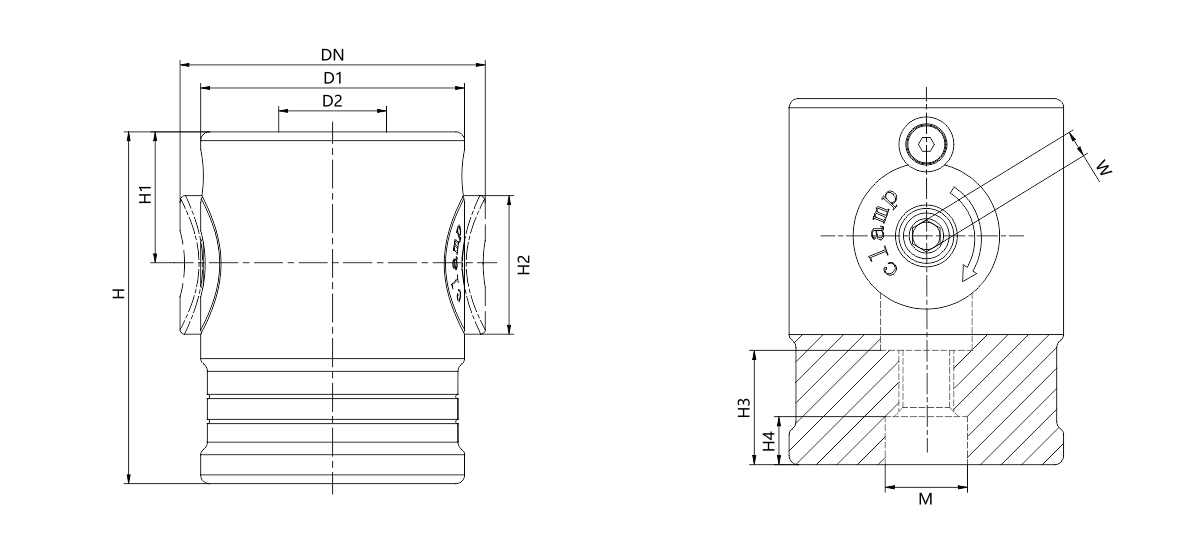

Zeichnung
Daten herunterladen
VerwUndte Zubehör

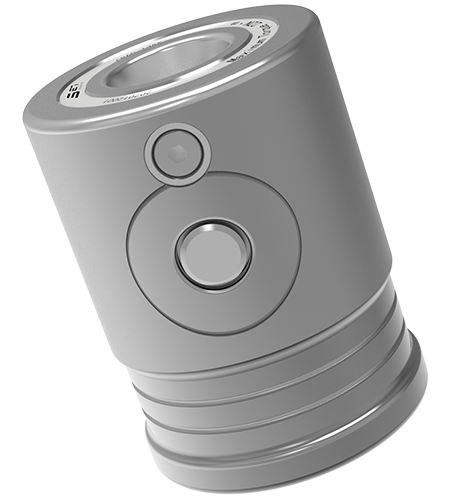

Sein Material ist verhärteter Edelstahl. Es kann durch den manuellen Betrieb freigeschaltet und geklemmt werden.
Die sich wiederholende Positionierungsgenauigkeit ＜ 0,005 mm. Die Klemmkraft des einzelnen Locators beträgt 8 Kn. Das zulässige Befestigungsdrehmoment beträgt 8 nm.
Es gilt für die Bearbeitungs- und Montagefelder von Formen. Es ist geeignet, um den Betriebsmodus der Mittelstrecke schnell einzustellen.
Es kann durch den manuellen Betrieb freigeschaltet und geklemmt werden.
Wiederholte Positionierungsgenauigkeit ＜ 0,005 mm;
Es gilt für die Bearbeitungs- und Montagefelder der Formen;
Material: Ausgehärteter Edelstahl;
Es hat eine hohe Klemmkraft;
Es ist geeignet, um den Betriebsmodus der Mittelstrecke schnell einzustellen.
| Dimensionszahl | Verriegelungsmethode | Klemmkraft (KN) | Zulässiges Befestigungsdrehmoment (NM) | Gewicht (kg) |
|---|---|---|---|---|
| CP40-50s | Manueller Betrieb | 8 | 8 | 0.5 |
| CP60-80s | Manueller Betrieb | 15 | 22 | 1.6 |
| CP80-100S | Manueller Betrieb | 25 | 50 | 3.8 |
| Dimensionszahl | Dn | D1 | ØD2 | H (± 0,01) | H1 | H2 | H3 | H4 | W | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50s | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80s | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
